Описание
Коробка с плавкими предохранителями и реле установлена на ЦЭКБ, расположенном в приборной панели со стороны водителя.

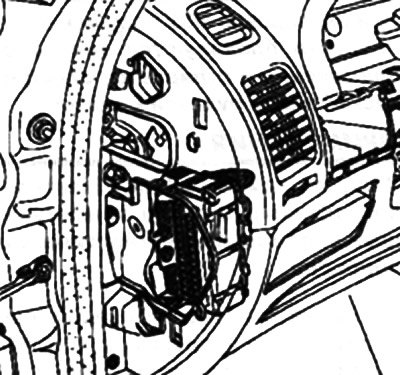

В зависимости от комплектации на автомобиле могут быть установлены коробки с плавкими предохранителями и реле двух вариантов:
- вариант для моделей в базовой комплектации
- вариант для моделей в полной комплектации
Примечания:
- В запасные части поставляется только коробка с плавкими предохранителями и реле для моделей в полной комплектации.
- Данная коробка может устанавливаться вместо коробки для моделей в базовой комплектации.

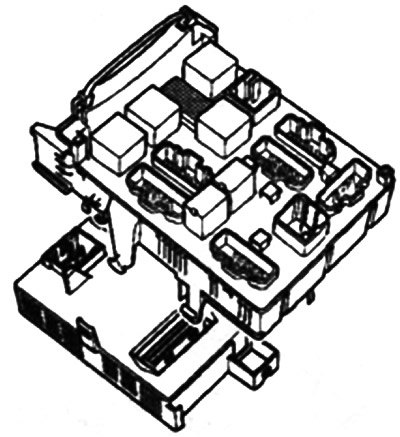

При замене коробки с плавкими предохранителями и реле количество и расположение предохранителей и перемычек зависит от комплектации автомобиля. Обязательно обратите внимание на правильность их расположения на новом блоке.
Снятие
Примечание. При блокировке ЭБУ подушек безопасности блокируются цепи воспламенения и отпирается электрический замок рулевой колонки.
Примечания:
- В случае замены ЦЭКБ обязательно зафиксируйте его конфигурацию с помощью диагностических приборов.
- Коробка с плавкими предохранителями и реле установлена на ЦЭКБ. Снятие одного влечет за собой снятие другого.
Отсоедините аккумуляторную батарею.
Снимите:
- боковой щиток приборной панели со стороны водителя;
- крышку под приборной панелью;

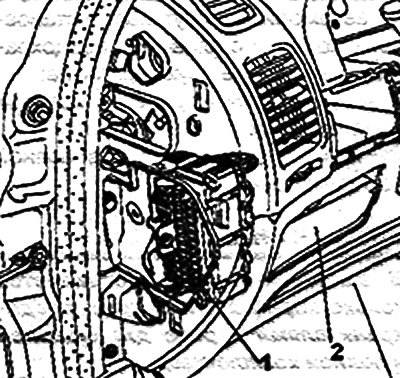

- выверните винт крепления 1 ЦЭКБ;
- крышку дополнительного электрооборудования или громкоговорителя речевого синтезатора 2.

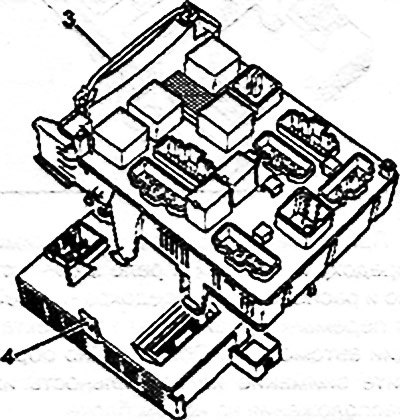

Разрежьте пластмассовый хомут 3 жгута проводов.
Отсоедините разъемы ЦЭКБ и ко* робки с плавкими предохранителями и реле;
Выньте ЦЭКБ вместе с коробкой с плавкими предохранителями и реле.

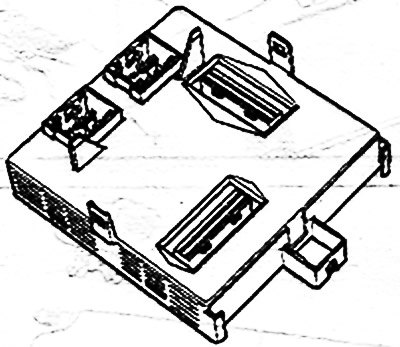

Нажав на фиксаторы 4, отсоедините ЦЭКБ от коробки с плавкими пре* дохранителями и реле.
Установка
Соблюдайте порядок подсоединения разъемов и установите большой хомут 3 для фиксации жгута проводов.
