Назначение предохранителей и реле (в зависимости от уровня комплектации)
Назначение предохранителей и реле (в зависимости от уровня комплектации)
Назначение предохранителей и реле (в зависимости от уровня комплектации)
(Данные скопированы с ресурса: autoinstruction)

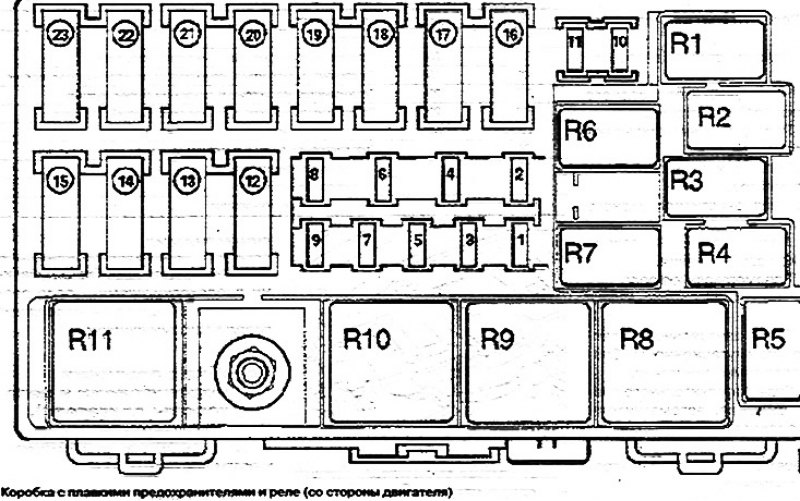

Двигатели K4M-F4P-F5R-F9Q
- R1 - Реле дополнительного отопителя 1.
- R2 - Реле малой скорости группы электровентиляторов системы охлаждения двигателя.
- R3 - Не используется.
- R4 - Не используется.
- R5 - Реле дополнительного отопителя 3.
- R6 - Реле топливного насоса.
- R7 - Реле подогревателя дизельного топлива.
- R8 - Реле блокировки впрыска.
- R9 - Реле малой скорости электровентиляторов системы охлаждения двигателя (с кондиционером).
- R10 - Реле группы электровентиляторов системы охлаждения двигателя (с кондиционером).
- R11 - Реле дополнительного отопителя 2.
Двигатель L7X
- R1 - Не используется.
- R2 - Реле группы электровентиляторов системы охлаждения двигателя (с кондиционером).
- R3 - Не используется.
- R4 - Не используется.
- R5 - Не используется.
- R6 - Реле системы впрыска.
- R7 - Реле группы электровентиляторов системы охлаждения двигателя (с кондиционером).
- R8 - Реле блокировки впрыска.
- R9 - Реле группы электровентиляторов системы охлаждения двигателя (с кондиционером).
- R10 - Реле группы электровентиляторов системы охлаждения двигателя (с кондиционером).
- R11 - Не используется.
