Система состоит из компьютера, который получает информацию:
- от датчика температуры охлаждающей жидкости;
- от датчика температуры воздуха;
- от датчика частоты вращения коленчатого вала двигателя;
- от датчика скорости движения автомобиля;
- от потенциометра нагрузки;
- от датчика начала впрыска, датчик входит в состав форсунки цилиндра №3 (форсунка со встроенным датчиком).
Компьютер осуществляет управление:
- топливным насосом высокого давления;
- высотным корректором (F8Q 630) через реле;
- электромагнитным клапаном опережения впрыска;
- системой запуска холодного двигателя (свечи предпускового подогрева и устройство предпускового и последующего подогрева);
- системой рециркуляции выхлопных газов;
- сигнальной лампой отказа системы впрыска;
- сигнальной лампой системы предварительного подогрева;
- электромагнитным клапаном управления пневмоприводом ускоренного холостого хода;
- реле электрического насоса усилителя рулевого управления (если он есть), питание к электрическому насосу подается, как только частота вращения коленчатого вала двигателя превысит 650 об/мин.
Компьютер также осуществляет самодиагностику, результаты которой можно посмотреть с помощью переносного прибора XR25.
Примечание
У топливного насоса высокого давления можно заменить:
- потенциометр нагрузки;
- электромагнитный клапан опережения впрыска;
- высотный корректор;
- отсечной электромагнитный клапан.

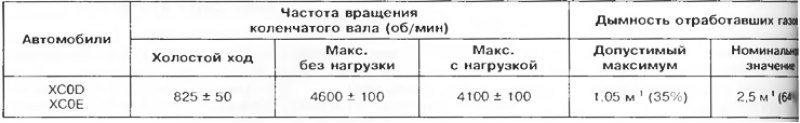

Таблица 4.6
Таблица 4.7
Таблица 4.8
Расположение элементов системы впрыска
Рис. 4.62. Расположение элементов системы впрыска в подкапотном пространстве: 1 - Электромагнитный клапан системы рециркуляции отработавших газов; 2 - Датчик температуры воздуха (белый разъем); 3 - Датчик температуры охлаждающей жидкости (белый разъем); 4 - Компьютер впрыска дизельного двигателя; 5 - Топливный фильтр; 6 - Блок реле свечей предпускового и последующего подогрева, 7 - Датчик ВМТ; 8 - Электромагнитный клапан ускоренного холостого хода; 9 - Отсечной электромагнитный клапан/кодированный электромагнитный клапан; 10 - Цифровой ТНВД DPC; 11 - Потенциометр нагрузки; 12 - Электромагнитный клапан опережения впрыска; 13 - Высотный корректор; 14 - Форсунка со встроенным датчиком подъема иглы.
12 - Электромагнитный клапан опережения впрыска; 14 - Форсунка со встроенным датчиком подъема иглы; 13 - Высотный корректор; 11 - Потенциометр нагрузки; 9 - Отсечной электромагнитный клапан/кодированный.
4 - Компьютер впрыска, 5 - Топливный фильтр; 6 - Блок реле свечей предпускового и последующего подогрева; 16 - Инерционный выключатель.
2 - Датчик температуры воздуха; 3 - Датчик температуры охлаждающей жидкости.
19 - Электромагнитный клапан системы рециркуляции отработавших газов.
20 - Пневмоклапан системы рециркуляции отработавших газов.
7 - Датчик частоты вращения коленчатого вала двигателя.
17 - Сигнальная лампа отказа системы впрыска дизельного двигателя; 18 - Сигнальная лампа системы предварительного подогрева (зажигается при установке ключа в выключателе зажигания в положении М на время предварительного подогреаа).

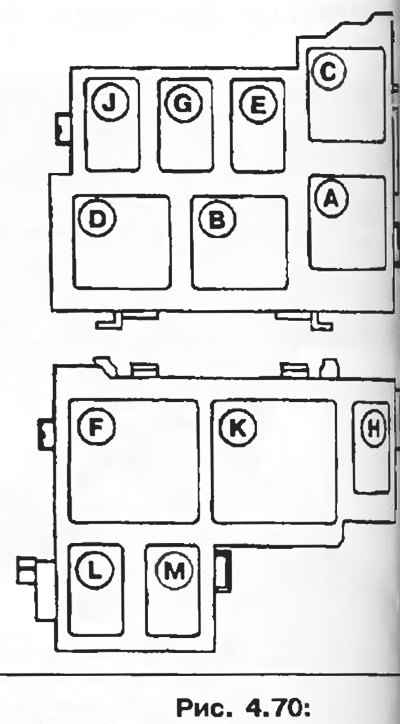

С - Реле электрического насоса усилителя рулевого управления; Н - Реле высотного корректор; L - Реле блокировки впрыска; М - Реле подогрева дизельного топлива.
