| Моменты затяжки | |
| Болты крепления правой опоры маятниковой подвески на двигателе | 62 Нм |
| Болты крепления правой опоры маятниковой подвески к кузову | 62 Нм |
Снятие
Снимите верхнюю крышку двигателя.

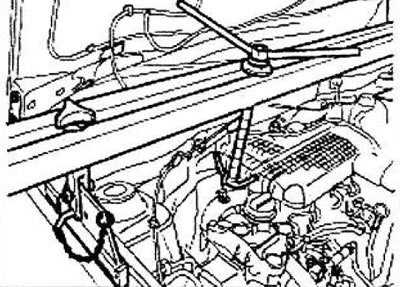

Установите приспособление для поддержания двигателя (Mot. 1453) со страховочным ремнем и используйте в качестве точки крепления подъемную проушину со стороны привода ГРМ.

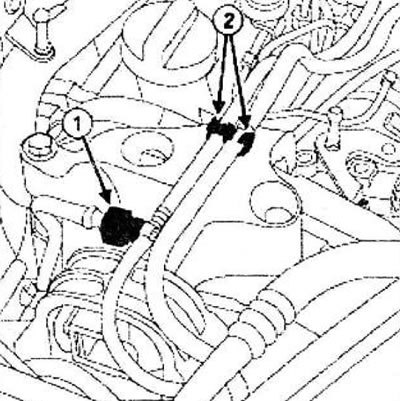

Отсоедините топливопровод в точке (1).
Заглушите отверстия пробками.
Отсоедините от держателя топливопроводы в точках (2).
Отведите в сторону топливопроводы.
Отметьте на кузове положение правой опоры маятниковой подвески.

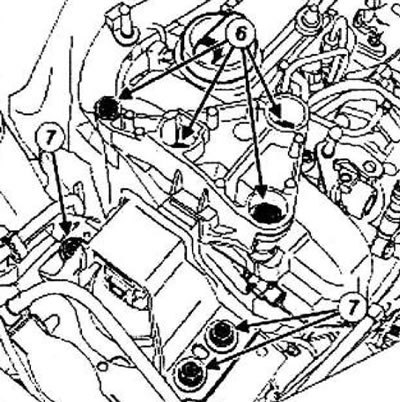

Снимите:
- болты (6) крепления правой опоры маятниковой подвески к двигателю,
- болты крепления (7) правой опоры маятниковой подвески двигателя к кузову,
- правую опору маятниковой подвески двигателя.
Установка
Установите:
- правую маятниковую подвеску по меткам на кузове, нанесенным при ее снятии,
- болты крепления правой опоры маятниковой подвески к двигателю,
- болты крепления правой опоры маятниковой подвески к кузову.

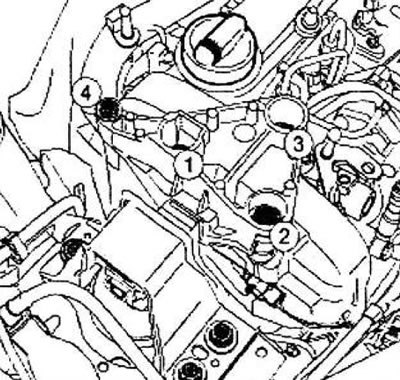

Затяните в указанном порядке требуемым моментом болты крепления правой опоры маятниковой подвески на двигателе (62 Нм).
Затяните требуемым моментом болты крепления правой опоры маятниковой подвески к кузову (62 Нм).
Установите топливопроводы.
Закрепите в держателях топливопроводы в точке (2).
Удалите заглушки.
Присоедините топливопроводы а точке (1).
Снимите приспособление для поддержания двигателя (Mot. 1453) и фиксирующий ремень.
Установите верхнюю крышку двигателя.
