| Моменты затяжки | |
| Шпилька распределительного вала | 12 Нм |
| Гайку крепления зубчатого шкива распределительного вала | 30 Нм + 86°±6° |
Снятие
Снимите верхнюю крышку двигателя.
Снимите:
- правое переднее колесо,
- правый передний подкрылок,
- болты крепления защиты поддона картера двигателя,
- защиту поддона картера двигателя,
- правую опору маятниковой подвески,
- датчик положения распределительного вала,
- ремень привода вспомогательного оборудования,
- шкив коленчатого вала,
- ремень привода ГРМ,
- диагностический прибор (Mot. 1430).

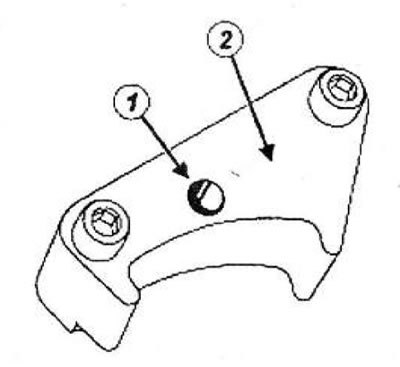

Рассверлите отверстие (1), используя сверло диаметром 8,5 мм.

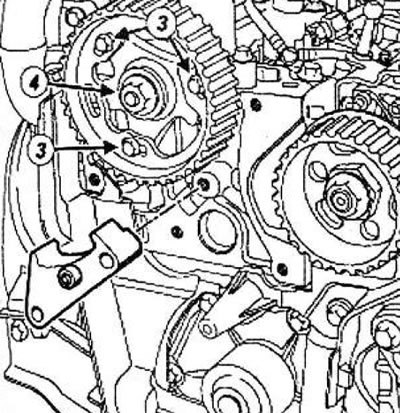

Отверните болты крепления ступицы (3) зубчатого шкива распределительного вала.
Установите приспособление на головку блока цилиндров и заблокируйте зубчатый венец шкива распределительного вала.
Затяните болты крепления (3) ступицы зубчатого шкива распределительного вала.
Снимите:
- гайку (4) крепления зубчатого шкива распределительного вала,
- приспособление,
- зубчатый шкив распределительного вала.
Примечание: Сальник распределительного вала снимается с помощью приспособления.

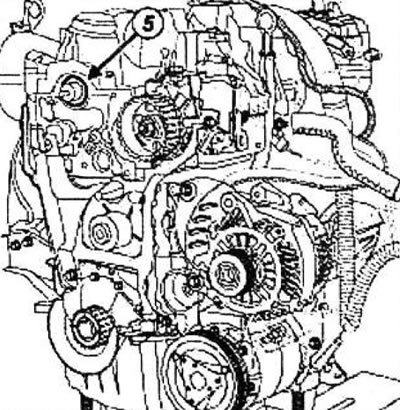

Извлеките сальник распределительного вала (5) убедившись, что наконечник (6) приспособления снят.

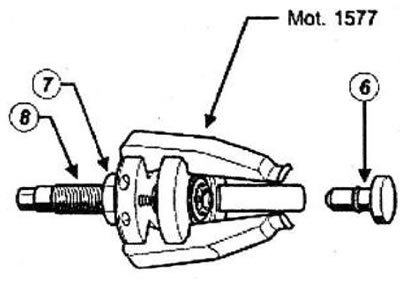

Выверните насколько возможно винты (7) и (8) приспособления.

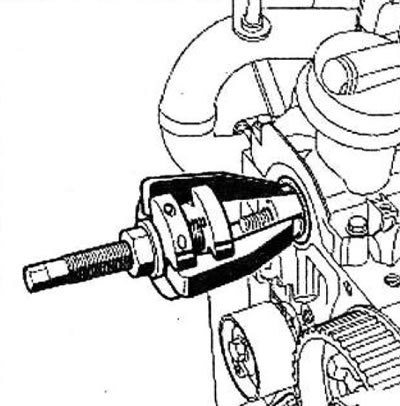

Установите захваты приспособления на распределительный вал.

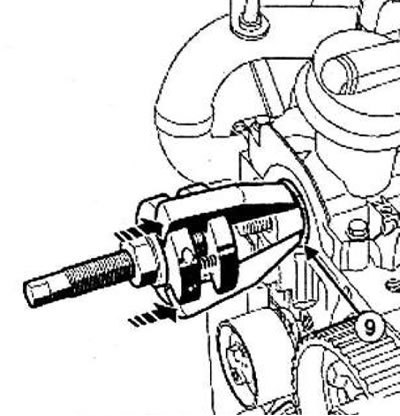

Нажмите на приспособление до соприкосновения буртиков захватов (9) с сальником распределительного вала.

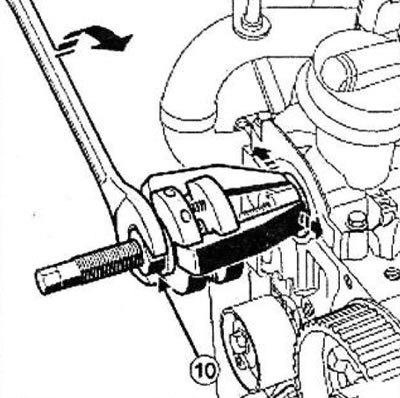

Разверните захваты, поворачивая болт по часовой стрелке (10) плоским гаечным ключом.
(Материал скопирован с онлайн-ресурса: «Autoinstruction.ru»)

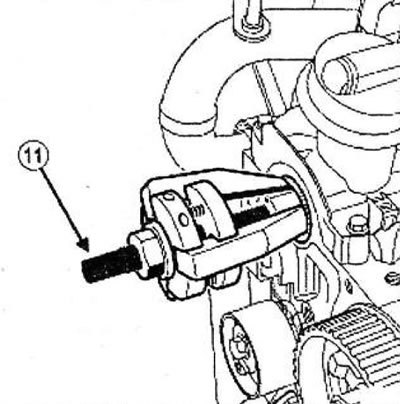

Снимите сальник распределительного вала, отвернув болт (11) по часовой стрелке.
Установка
Протрите очистителем поверхностей:
- корпус сальника распределительного вала в головке блока цилиндров,
- привалочные поверхности сальника распределительного вала.
Внимание!
- Не скоблите привалочные поверхности алюминиевых деталей, так как любое повреждение при валочной поверхности может привести к утечкам топлива.
- Для обеспечения герметизации привалочные поверхности должны быть чистыми, сухими и без следов масла (не касайтесь их пальцами).
Детали, подлежащие обязательной замене:
- Передний сальник распределительного вала.
- Гайка крепления зубчатого шкива распределительного вала.
- Шпилька крепления зубчатого шкива распределительного вала (в случае отворачивания).

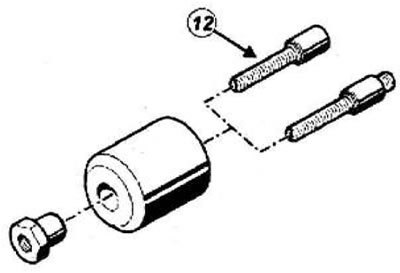

Заверните шпильку (12) приспособления в распределительный вал.

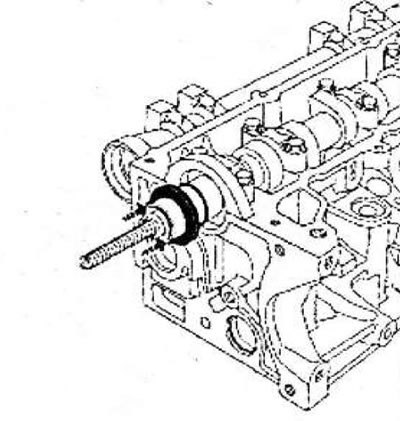

Установите новый сальник на распределительный вал.
Примечание: Для поставляемых сальников, установленных на защитном кожухе :
- не снимайте сальник распределительного вала с защитного кожуха,
- установите кожух вместе с сальником на распределительный вал,
- протолкните защитный кожух к головке блока цилиндров до соприкосновения сальника распределительного вала и головки блока цилиндров,
- установите сальник на распределительный вал в соответствии с предписаниями, изложенными ниже.
1 - Первая установка сальника распределительного вала

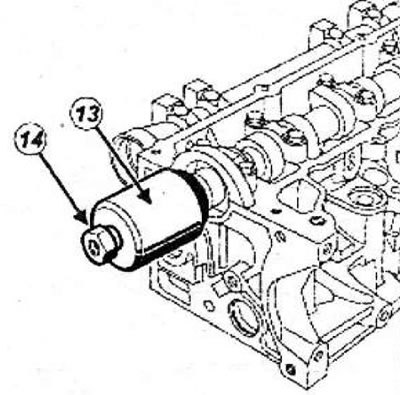

Установите на место колпак (13) и гайку с буртиком (14) приспособления.

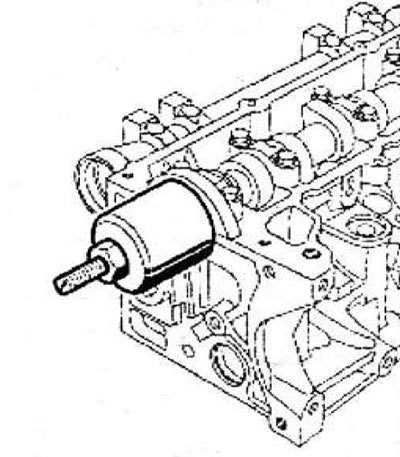

Заворачивайте гайку с буртиком до тех пор, пока колпачок не коснется головки блока цилиндров.
2 - Вторая установка сальника распределительного вала

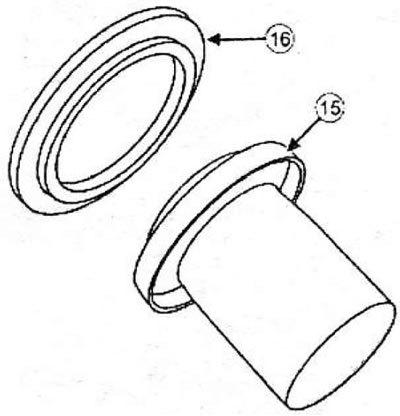

В зависимости от обстоятельств, в запчасти поставляются сальники (15) с проставкой (16) среди прочих деталей.

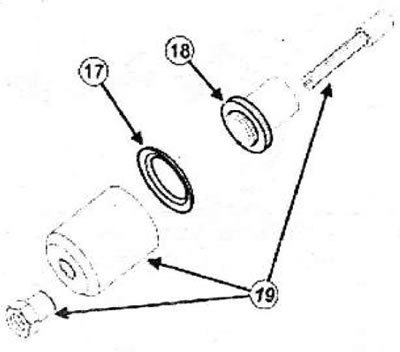

Примечание: Проставка (17) используется для установки прокладки (18) и применяется вместе с приспособлением (19).

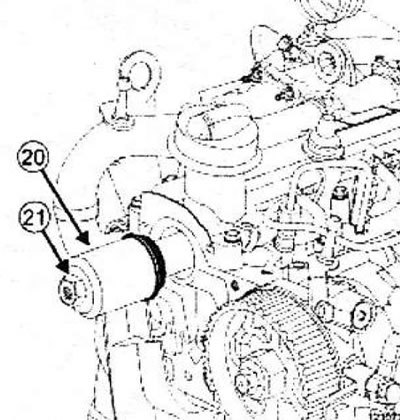

Установите раструб (20) с проставкой со стороны сальника распределительного вала, затем установите гайку с буртиком (21) приспособления.
Примечание: Проставка устанавливается на раструб приспособления так, чтобы внутренняя грань проставки оказалась на стороне сальника распределительного вала.

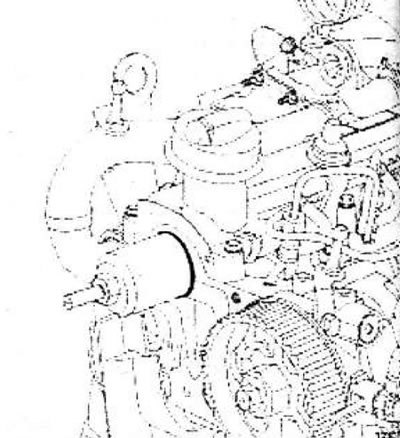

Заворачивайте гайку с буртиком до тех пор, пока проставка, установленная на раструбе не коснется головки блока цилиндров.
3 - Продолжение обоих методик
Снимите:
- гайку с буртиком приспособления,
- крышку,
- болт,
- защитный кожух и проставку (если установлены) и утилизируйте их.
Затяните требуемым моментом шпильку распределительного вала (12 Нм).
Установите:
- зубчатый шкив распределительного вала,
- новая гайка крепления шкива распределительного вала.

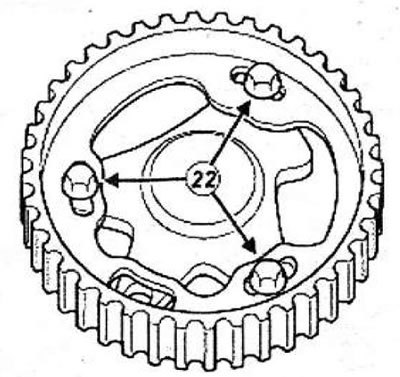

Отверните болты крепления ступицы (22) зубчатого шкива распределительного вала.
Установите приспособление на головку блока цилиндров и заблокируйте зубчатый венец шкива распределительного вала.
Затяните:
- болты крепления ступиц зубчатого шкива распределительного вала
- требуемым моментом и доверните на указанный угол гайку крепления зубчатого шкива распределительного вала (30 Нм + 86°±6°).
Снимите приспособление.
Установите ступицу зубчатого шкива распределительного вала с помощью приспособления (Mot. 1430).

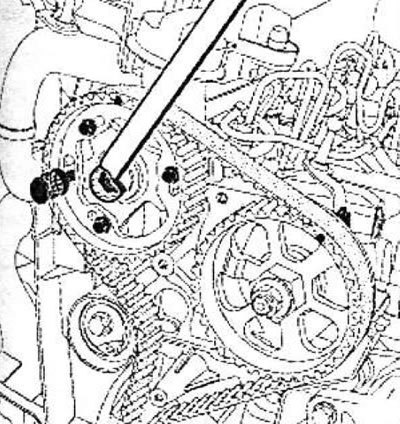

Примечание: Если фиксатор (Mot. 1430) не вставляется, поверните ступицу зубчатого шкива распределительного вала коленчатым гаечным ключом на 13 мм.
Установите:
- ремень привода ГРМ.
- ремень привода вспомогательного оборудования,
- датчик положения распределительного вала,
- правую опору маятниковой подвески,
- защиту поддона картера двигателя,
- правый передний подкрылок,
- правое переднее колесо.
Установите верхнюю крышку двигателя.
