Снятие
Снимите корпус воздушного фильтра.

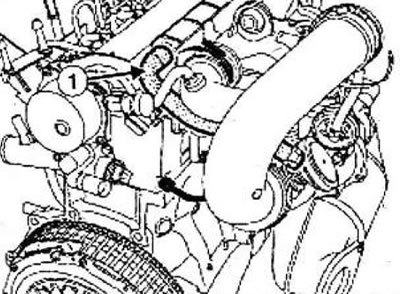

Отсоедините шланг вентиляции картера (1).
Снимите:
- болты крепления крышки головки блока цилиндров,
- крышку головки блока цилиндров,
- прокладка крышки головки блока цилиндров.
Установка
Очистите привалочные плоскости головки блока цилиндров с помощью матировочных кругов серого цвета.
Используйте очиститель поверхностей для обезжиривания:
- привалочную плоскость головки блока цилиндров,
- гнездо под прокладку крышки головки блока цилиндров в случае повторного использования.
- детали, подлежащие обязательной замене: прокладка крышки головки блока цилиндров.
Внимание! Нанесение слишком большого количества герметика может с тать причиной е го выжимания наружу при затяжки крепления деталей. Попадание герметика в охлаждающую жидкость может привести к повреждению некоторых узлов и агрегатов (двигателя, радиатора и т.д.).

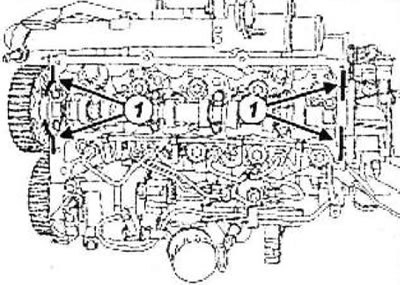

Несите четыре шарик (1) силиконового герметика диаметром 2 мм и длиной 10 мм.
Установите:
- крышку головки блока цилиндров,
- болты крепления крышки головки блока цилиндров.

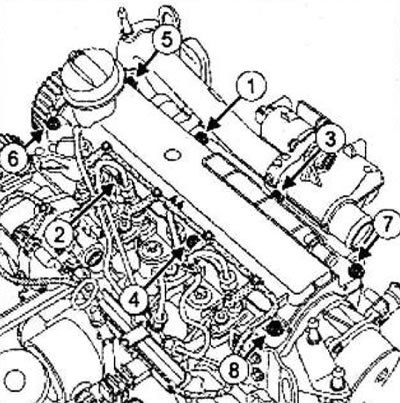

Затяните в указанном порядке требуемым моментом болты крепления крышки головки блока цилиндров (12 Нм).
(Текст взят с портала проекта: AutoInstruction)
Присоедините шланг вентиляции картера.
Установите корпус воздушного фильтра.
