| Моменты затяжки | |
| Болт крепления нового натяжного ролика ремня привода вспомогательного оборудования | 40 Нм |
Внимание!
- Не запускайте двигатель без ремня привода вспомогательного оборудования, так как это может привести к разрушению шкива коленчатого вала.
- Во избежание утечки хладагента не повредите (не деформируйте, не перегибайте и т.п.) трубопровод.
Снятие
Установите автомобиль на двухстоечный подъемник.
Снимите:
- правое переднее колесо,
- передний подкрылок,
- частично правый передний подкрылок,
- пластмассовый щиток под топливным фильтром.
Автоматический натяжной ролик
Поверните натяжной ролик ремня привода вспомогательного оборудования по часовой стрелке в точке (2) с помощью смещенный ключ на 16 мм.
Снимите ремень привода вспомогательного оборудования.
Снимите:

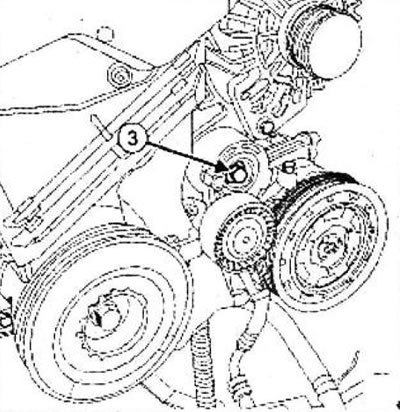

- болт (3) крепления натяжного ролика ремня привода вспомогательного оборудования,
- натяжной ролик ремня привода вспомогательного оборудования.
Установка
Внимание! Используйте только пластмассовую щетку или металлическую щетку из мягкой проволоки (латунной).
Очистите щеткой ручьи шкива коленчатого вала от отложений.
Детали, подлежащие обязательной замене:
- Ремень привода вспомогательного оборудования
- Натяжной ролик ремня привода вспомогательного оборудования
- Болт крепления натяжного ролика ремня привода вспомогательного оборудования.
Установите новый натяжной ролик ремня привода вспомогательного оборудования.
Автоматический натяжной ролик
Затяните требуемым моментом болт крепления нового натяжного ролика ремня привода вспомогательного оборудования (40 Нм).
Установите новый ремень привода вспомогательного оборудования.
Проверните коленчатый вал на два оборота по часовой стрелке (если смотреть со стороны привода ГРМ).
Установите:
- правый передний подкрылок,
- передний подкрылок,
- пластмассовый щиток под топливный фильтр,
- правое переднее колесо.
