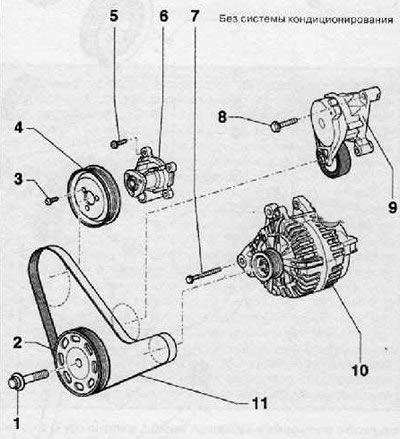

1. Болт крепления шкива коленчатого вала; 2. Шкив коленчатого вала; 3. Болт крепления шкива привода водяного насоса системы охлаждения двигателя, момент затяжки при установке 20 Нм; 4. Шкив водяного насоса системы жидкостного охлаждения; 5. Болт крепления корпуса водяного насоса системы охлаждения двигателя, момент затяжки при установке 10 Нм; 6. Водяной насос системы жидкостного охлаждения двигателя; 7. Болт крепления генератора переменного тока, момент затяжки при установке 25 Нм; 8. Болт крепления натяжителя ремня привода навесного оборудования, момент затяжки при установке 23 Нм; 9. Натяжное устройство для поликлинового ремня привода навесного оборудования; 10. Генератор переменного тока; 11. Поликлиновой ремень привод навесного оборудования
Направление движения (ременный привод) поликлинового ремня: 1. Шкив насоса системы жидкостного охлаждения; 2. Натяжной ролик; 3. Шкив генератора переменного тока; 4. Поликлиновой ремень; 5. Шкив коленчатого вала
1. Поликлиновой ремень привода навесного оборудования; 2. Болт крепления шкива коленчатого вала; 3. Шкив коленчатого вала; 4. Болт крепления шкива водяного насоса системы охлаждения двигателя, момент затяжки при установке 20 Нм; 5. Шкив водяного насоса системы жидкостного охлаждения двигателя; 6. Болт крепления корпуса водяного насоса, момент затяжки при установке 10 Нм; 7. Водяной насос системы жидкостного охлаждения двигателя; 8. Болт крепления генератора переменного тока, момент затяжки при установке 25 Нм; 9. Болт крепления промежуточного ролика, момент затяжки при установке 40 Нм; 10. Подкладная шайба; 11. Направляющий/промежуточный ролик; 12. Подкладная шайба; 13. Распорная втулка; 14. Генератор переменного тока; 15. Болт крепления монтажного кронштейна, момент затяжки при установке 20 Нм + повернуть дополнительно на 90'(1/4 оборота); 16. Болт крепления монтажного кронштейна, момент затяжки при установке 25 Нм; 17. Компрессор кондиционера; 18. Болт крепления компрессора системы кондиционирования, момент затяжки при установке 25 Нм; 19. Центрирующая втулка; 20. Кронштейн крепления компрессора кондиционера; 21. Натяжное устройство для поликлинового ремня привода навесного оборудования
Направление движения (ременный привод) поликлинового ремня: 1. Шкив насоса системы жидкостного охлаждения; 2. Направляющий ролик; 3. Шкив генератора переменного тока; 4. Натяжной ролик; 5. Шкив компрессора кондиционера; 6. Шкив коленчатого вала
Снятие
Примечание:
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства.
- Ограничивающий болт -Т10060А- или ключ с внешним шестигранником 4 мм.
1. Отметить направление движения поликлинового ремня привода навесного оборудования
2. Ослабить натяжное устройство поликлинового ремня привода навесного оборудования.
Автомобили без кондиционера

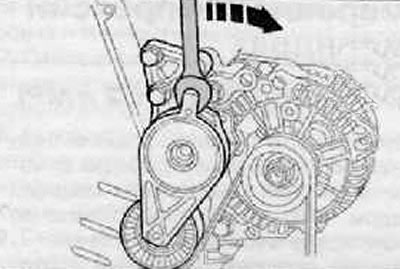

3. Откинуть натяжное устройство в сторону рожковым гаечным ключом по направлению стрелки, как показано на рисунке ниже.

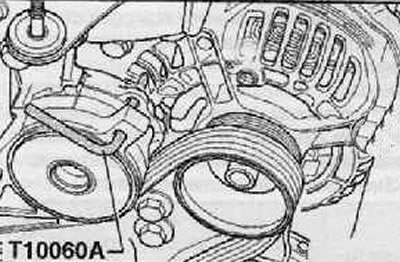

4. Ограничивающим болтом -10060А- или ключом с внешним шестигранником 4 мм следует зафиксировать натяжной элемент, как показано на рисунке ниже.
Автомобили с кондиционером
5. Откинуть натяжное устройство в сторону кольцевым гаечным ключом по направлению стрелки, как показано на рисунке ниже.
6. Зафиксировать натяжное устройство ограничивающим болтом -Т10060А-или ключом с внешним шестигранником 4 мм (1), как показано на рисунке ниже.
Продолжение для всех автомобилей
7. Снять ослабленный поликлиновой ремень привода навесного оборудования.
Установка
1. Установка производится в последовательности обратной снятию.
Примечание.
- Прежде чем приступить к установке поликлинового ремня, следует проверить прочность установки всех агрегатов (генератор переменного тока, насос системы жидкостного охлаждения или же тоже компрессор кондиционера), шкивов, натяжных устройств и роликов.
- Устанавливая поликлиновой ремень, необходимо соблюдать правильное направление его движения и правильную установку ремня на шкивах и роликах.
2. Надеть поликлиновой ремень на шкив коленчатого вала. Затем надеть ремень на натяжной ролик.
3. Проверить правильность положения поликлинового ремня на шкивах.
4. Завести двигатель и проверить работу поликлинового ремня привода навесного оборудования.
