Снятие
Слейте охлаждающую жидкость.

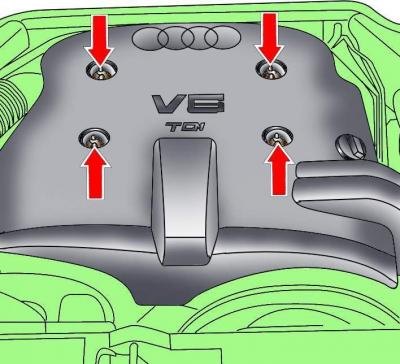

Рис. 3.3–24. Расположение винтов крепления кожуха двигателя
Отверните винты и снимите кожух двигателя (см. рис. 3.3–24).

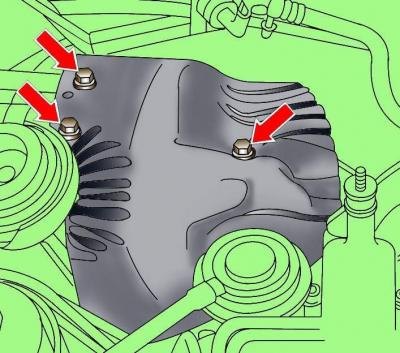

Рис. 3.3–4. Расположение болтов крепления термозащитного экрана над турбокомпрессором
Отвинтите болты и снимите термозащитный экран над турбокомпрессором (см. рис. 3.3–4).

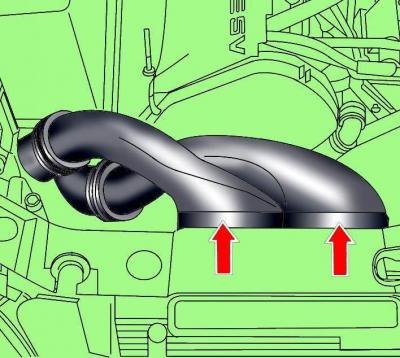

Рис. 3.3–25. Расположение передних воздуховодов
Снимите передние воздуховоды (см. рис. 3.3–25).
[Информация скопирована с сайта: AutoInstruction.ru]
Ослабьте хомуты и снимите воздушный патрубок с воздушного фильтра.

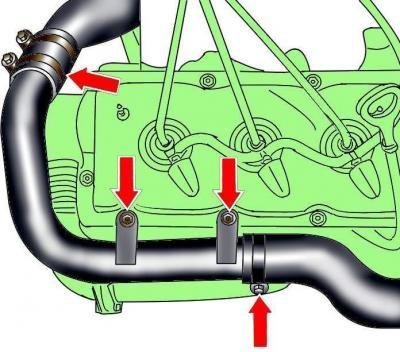

Рис. 7–22. Расположение хомутов и болтов крепления воздушного патрубка соединяющего турбокомпрессор и охладитель воздуха дизельного двигателя 2,5 л
Ослабьте хомуты, отвинтите болты и снимите воздушный патрубок с турбокомпрессора и охладителя воздуха (рис. 7–22).
Отсоедините электрические разъемы со стороны левой секции трубы системы охлаждения.
Ослабьте хомут и отсоедините заднюю секцию трубы системы охлаждения.
Отсоедините переднюю трубу системы охлаждения дополнительного обогревателя от трубы системы охлаждения.
Отвинтите болт крепления трубы системы охлаждения к промежуточному элементу турбокомпрессора.

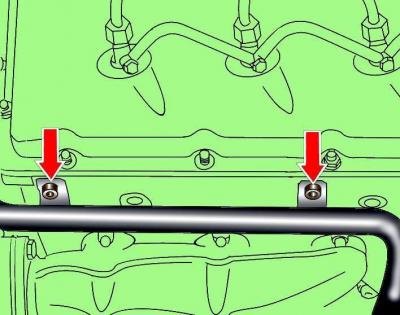

Рис. 7–23. Расположение болтов крепления правой секции трубы системы охлаждения к головке блока цилиндров дизельного двигателя 2,5 л
Отвинтите болты крепления правой секции трубы системы охлаждения к головке блока цилиндров, поверните трубу вверх и снимите ее с двигателя (рис. 7–23).
Установка
Установка проводится в последовательности, обратной снятию.
Залейте в систему охлаждения охлаждающую жидкость.
