Снятие
Слейте охлаждающую жидкость.
Снимите зубчатый ремень.

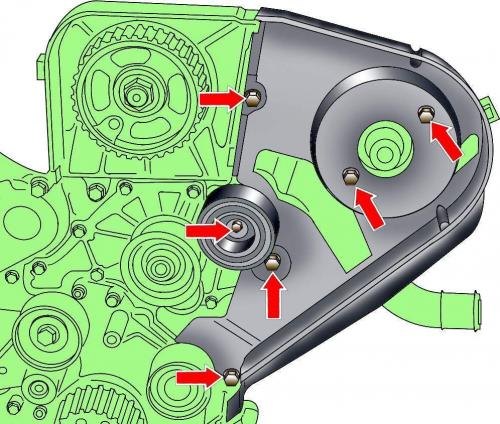

Рис. 3.4–55. Расположение болтов крепления направляющего ролика и заднего кожуха зубчатого ремня
Отвинтите болт крепления направляющего ролика (см. рис. 3.4–55).
Отвинтите болты и снимите задний кожух зубчатого ремня (см. рис. 3.4–55).

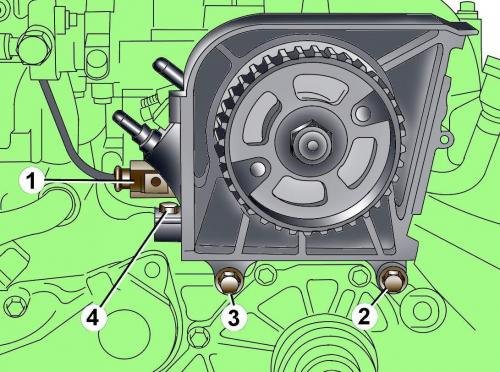

Рис. 3.4–56. Расположение электрического разъема (1) и болтов (2, 3, 4) крепления ТНВД
Отсоедините от топливного насоса высокого давления электрический разъем (см. рис. 3.4–56).
Материал заимствован у портала: www.autoinstruction.ru
Отвинтите болты крепления и снимите топливный насос высокого давления (см. рис. 3.4–56).
Отсоедините электрический разъем от датчика температуры охлаждающей жидкости.
Отвинтите болты крепления и снимите правую и среднюю трубы системы охлаждения.

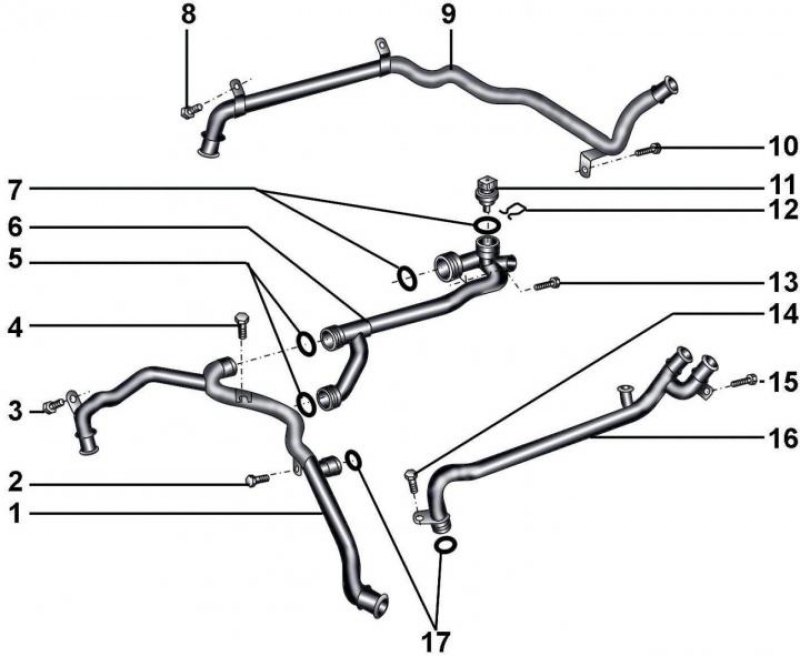

Рис. 7–27. Трубы системы охлаждения дизельного двигателя 3,3 л: 1 – передняя средняя труба системы охлаждения; 2, 3 – болты, 10 Н·м; 4 – болт, 22 Н·м; 5 – уплотнительные кольца; 6 – правая средняя труба; 7 – уплотнительные кольца; 8 – болт, 10 Н·м; 9 – задняя средняя труба; 10 – болт, 10 Н·м; 11 – датчик температуры охлаждающей жидкости; 12 – пружинный фиксатор; 13, 14, 15 – болты, 10 Н·м; 16 – левая средняя труба; 17 – уплотнительные кольца

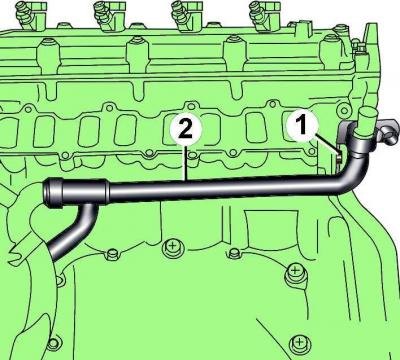

Рис. 7–28. Расположение болта (1) крепления средней трубы (2) системы охлаждения дизельного двигателя 3,3 л
Вывинтите болт крепления средней трубы системы охлаждения и, потянув трубу назад, снимите ее (рис. 7–28).

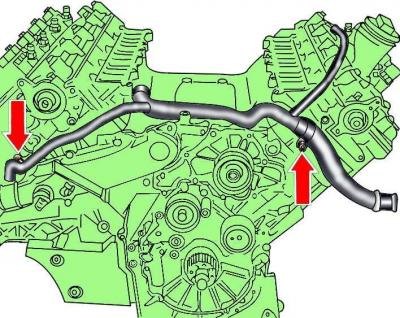

Рис. 7–29. Расположение болтов крепления передней средней трубы системы охлаждения дизельного двигателя 3,3 л
Отвинтите болты и, потянув вперед, снимите переднюю среднюю трубу системы охлаждения (рис. 7–29).
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
Перед установкой очистите гнездо для уплотнительного кольца.
Устанавливайте новое уплотнительное кольцо, предварительно смазав его охлаждающей жидкостью G 012 A8 D.
Залейте охлаждающую жидкость.
