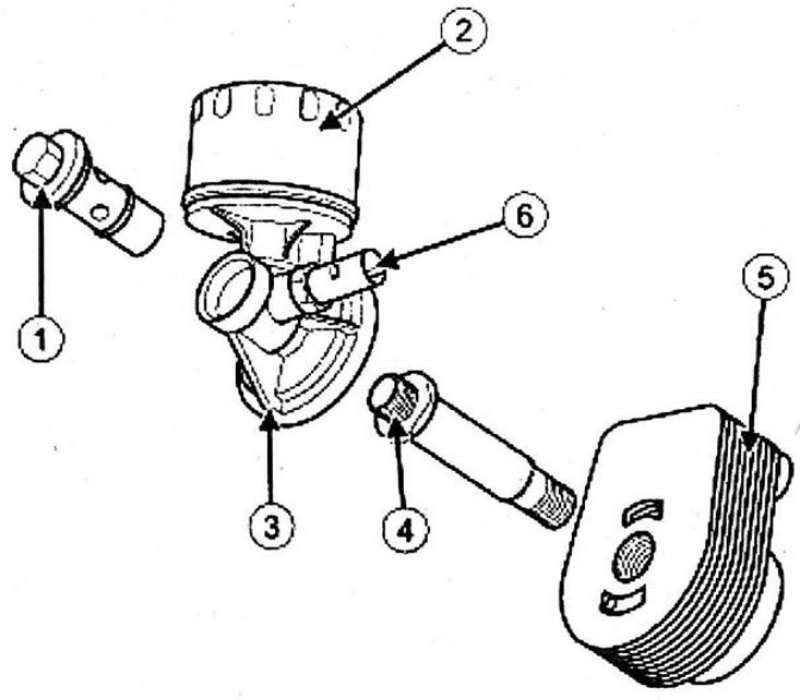

1 - Болт крепления кронштейна масляного фильтра; 2 - Масляный фильтр; 3 - Кронштейн масляного фильтра; 4 - Болты крепления водомасляного охладителя; 5 - Водомасляный охладитель; 6 - Датчик давления масла
| Моменты затяжки | |
| Болт крепления водомасляного охладителя | 39 Нм |
| Болт крепления кронштейна масляного фильтра | 28 Нм |
Снятие
Установите автомобиль на двухстоечный подъемник.
Снимите:
- верхнюю крышку двигателя,
- защиту поддона картера двигателя,
- накладку под топливным фильтром.
Слейте жидкость из системы охлаждения двигателя.

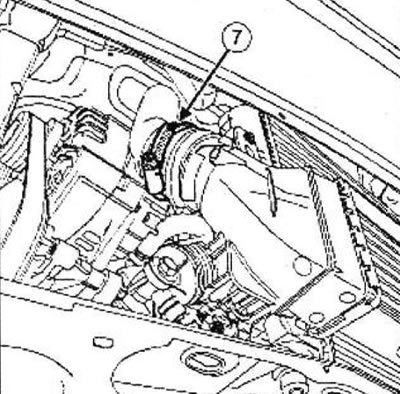

Отсоедините отводящий воздуховод (7) на воздушном охладителе.
Отведите в сторону отводящий воздухопровод.

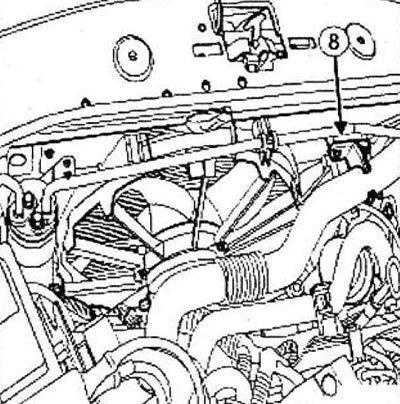

Снимите кронштейн отводящего воздухопровода (8) с крепления электровентилятора.

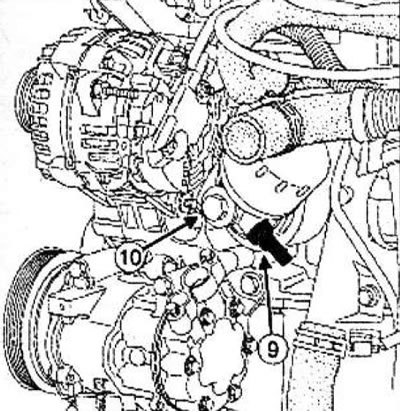

Отсоедините колодку проводов от датчика давления масла (9).
Установите емкость под двигатель со стороны масляного фильтра.
Отверните болт (10) кронштейна масляного фильтра.
Снимите кронштейн масляного фильтра.

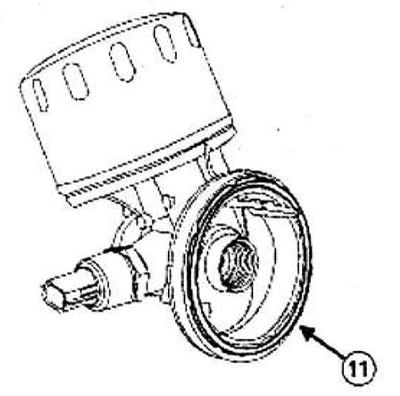

Снимите прокладку (11) с кронштейна масляного фильтра.
 |
 |
Снимите:

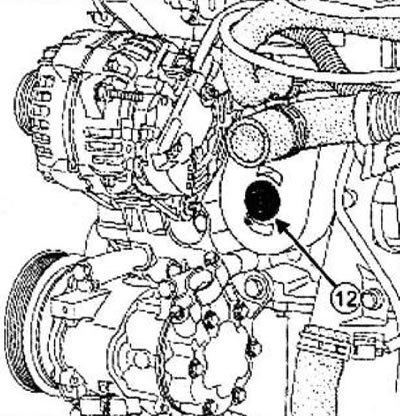

- болт крепления (12) водомасляного охладителя,
- водомасляный охладитель.
Удалите чистой ветошью потеки масла и охлаждающей жидкости с блока цилиндров и с кронштейна масляного фильтра.
Установка
Детали, подлежащие обязательной замене:
- Прокладка водомасляного охладителя двигателя на блоке цилиндров.
- Прокладки болта крепления кронштейна масляного фильтра,
- Прокладку кронштейна масляного фильтра.
[Посмотрите оригинал на портале www.AutoInstruction.ru]

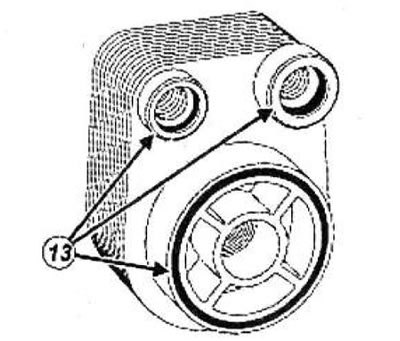

Снимите прокладки водомасляного охладителя (13).
Протрите очистителем поверхностей:
- гнезда под прокладки водомасляного охладителя при его повторном использовании,
- привалочную поверхность водомасляного охладителя в случае его повторного использования,
- привалочные поверхности всех прокладок на подводящем трубопроводе водяного насоса,
- привалочную поверхность блока цилиндров,
- гнезда прокладок кронштейна масляного фильтра,
- гнезда под прокладки кронштейна масляного фильтра.

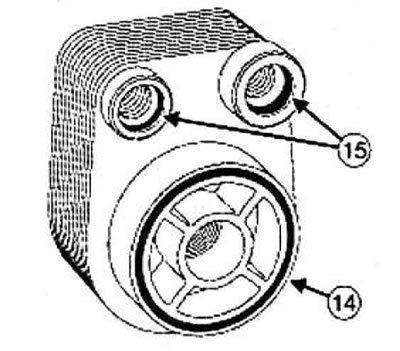

Установите новые прокладки (14) и (15) на dодомасляный охладитель.
Нанесите мыльную воду на обе прокладки (15), сопрягающиеся с подводящим трубопроводом водяного насоса.
Установите водомасляный охладитель.
Затяните требуемым моментом болт крепления водомасляного охладителя (39 Нм).
Установите:
- новую прокладку в гнездо под прокладку кронштейна масляного фильтра,

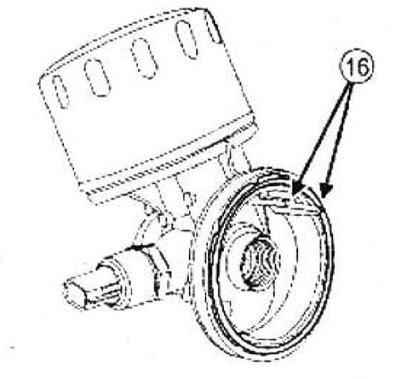

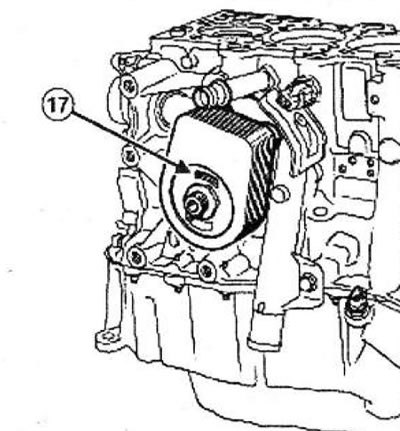

- кронштейн масляного фильтра, установив выступ (16) в отверстие (17) водомасляного охладителя.
Заверните болт крепления кронштейна масляного фильтра.
Затяните требуемым моментом болт крепления кронштейна масляного фильтра (28 Нм).
 |
 |
Соедините разъем датчика давления масла.
Установите кронштейн отводящего воздухопровода на креплении электровентилятора.
Присоедините отводящий воздухопровод к воздушному охладителю.
Заправьте жидкостью систему охлаждения двигателя.
Установите:
- накладку под топливным фильтром,
- защиту поддона картера двигателя,
- верхнюю крышку двигателя.
Удалите воздух из системы охлаждения двигателя.
