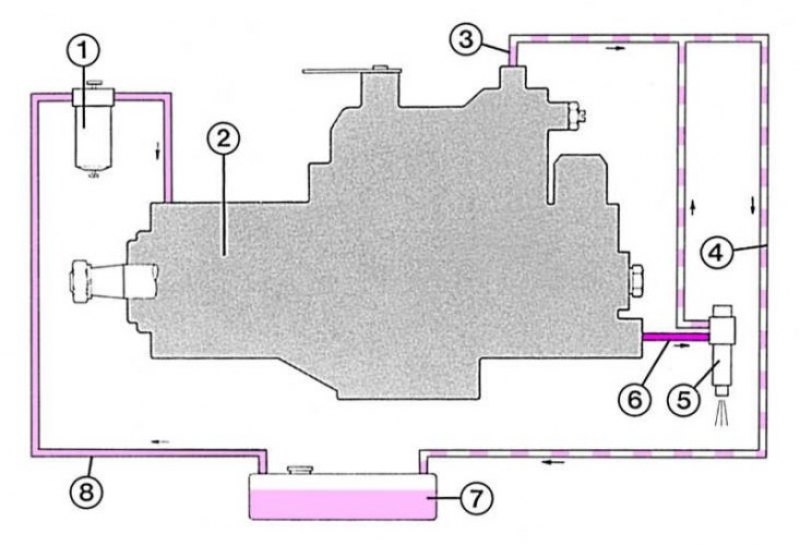

На рисунке схематически показано движение топлива в системе впрыска дизеля: от бака (7) топливо через подающий трубопровод (8) попадает в топливный фильтр (1). Очищенное дизельное топливо всасывается затем в топливный насос высокого давления (ТНВД) (2). Излишек отводится через тонкое отводное отверстие (3) в отводной трубопровод (4). Через топливный трубопровод высокого давления (6) топливо под высоким давлением попадает в форсунку (5). Небольшое количество топлива, которое не проходит через иглу распылителя и не впрыскивается, возвращается через отводной трубопровод назад в бак.
Распылитель высокого давления
Давление впрыска форсунок должно превосходить давление сжатия двигателя. Дизель работает с более высоким сжатием, чем автомобиль с бензиновым двигателем, поэтому давление топлива в форсунке дизеля примерно в 100 раз выше, чем давление форсунок у системы впрыска бензина.
Подача топлива
Ход топливных трубопроводов показан схематически на рисунке внизу. От бака трубопровод проходит вдоль днища машины к топливному фильтру справа в моторном отсеке. Дизельное топливо очищается в фильтре, а затем всасывается топливным насосом высокого давления (ТНВД). Дизель Renault 19 согласно нормам, принятым в США, 87 и, соответственно, 91441/ЕЭС оснащен топливным насосом Bosch. На двигателях по стандарту ЕЭК ООН 1504/1505 установлен топливный насос высокого давления (ТНВД) от CAV/Roto или Lucas.
Топливный насос высокого давления (ТНВД) подает дизельное топливо через прочные топливные трубопроводы высокого давления с избыточным давлением до 140 бар к 4 форсункам, причем топлива нагнетается больше, чем используется в форсунках. Поэтому избыток отводится через отводной трубопровод назад в бак. Форсунки также не впрыскивают весь объем поданного топлива в камеры сгорания.
Излишек топлива служит для смазки движущихся частей топливного насоса высокого давления (ТНВД) и форсунок. Для отвода лишнего топлива форсунки имеют патрубки обратного хода и связаны между собой шлангами, называемыми шлангами утечки масла. От правой форсунки, если смотреть по ходу движения (цилиндр 4), топливо отводится через сливной трубопровод назад в бак. Один из двух отводящих патрубков форсунки первого цилиндра оканчивается не сливным трубопроводом, а заглушкой.
Удаление воздуха из системы питания
Опустошенный до дна бак был раньше настоящим кошмаром для владельца автомобиля с дизельным двигателем. Причина: если опорожнялись всасывающие трубопроводы системы впрыска, то насосу было очень тяжело заново всасывать топливо и подавать его к форсункам.
Для владельца дизельного Renault пустой бак уже не является большой бедой, так как его топливный насос высокого давления (ТНВД) является самовсасывающим. Необходимо иметь хорошую аккумуляторную батарею и крутить стартером двигатель до тех пор, пока не накачается дизельное топливо.
Так как при пустом баке топливный фильтр также остается без топлива, то необходимо после заправки накачать топливо с помощью расположенного сверху на топливном фильтре топливоподкачивающего насоса, до тех пор, пока не перестанут выходить воздушные пузыри. Затем запустить двигатель.
Примечание. Рекомендации: упомянутая выше заглушка на последней форсунке может быть негерметична, что влечет за собой утечку топлива и нарушения в работе двигателя. Проверьте, вытекает ли оттуда на работающем двигателе топливо или вообще бьет струей. Неисправную заглушку замените. Полые болты подающего и отводного трубопроводов нельзя менять местами на топливном насосе высокого давления.
Примечание. Это может произойти, например, если Вы хотите заменить топливные трубопроводы. Оба болта имеют одинаковую резьбу, но отличаются диаметрами отверстий. Полый болт с меньшим внутренним диаметром относится к отводу топлива. На его головке написано «OUT». Перестановка болтов приводит к перегреву насоса и к нарушениям в работе двигателя.
