- К заливной горловине топливного бака присоединен вентиляционный шланг, который присоединен к верхней части датчика уровня топлива в баке. Через этот шланг отводится воздух при заливе топлива в бак.
- Тонкий вентиляционный шланг отводит образующиеся пары к емкости с активированным углем.
- Во время движения через этот шланг поступает воздух при уменьшении уровня топлива, что предотвращает образование разрежения в баке. Поэтому при установке бака обратите особое внимание на то, чтобы шланг не был перекручен или пережат.
На рисунке изображены важные элементы закрытой системы улавливания паров топлива. При определенной температуре охлаждающей жидкости и нагрузке на двигатель открывается мембранный клапан (1), на который передается пониженное давление из впускного коллектора, и также создается разряжение в мембранном клапане (2). Вследствие этого собравшиеся в емкости с активированным углем (рисунок справа) пары топлива отсасываются через впускной коллектор в камеры сгорания. Емкость с активированным углем находится на правом крыле.
 |
 |

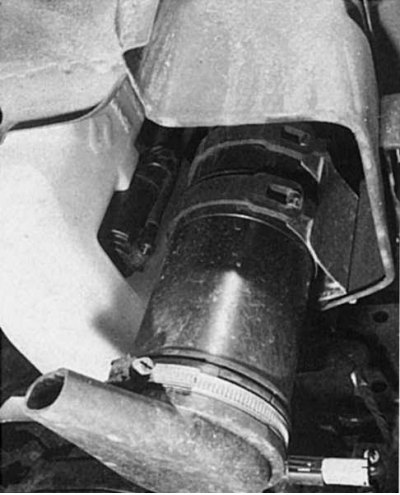

Емкость с активированным углем
Для защиты окружающей среды шланг вентиляции бака на моделях Renault 19 с бензиновым двигателем и регулируемым катализатором соединен с емкостью, в которой находится активированный уголь. Эта емкость расположена за брызговиком в правом крыле. На неработающем двигателе или на холостом ходу пары бензина аккумулируются в этой емкости, чтобы затем попасть в камеру сгорания двигателя при повышении нагрузки на двигатель или увеличении числа оборотов. За подачу паров топлива к рабочей смеси отвечает электромагнитный клапан, который получает команду от прибора управления впрыском и зажиганием. При соответствующей нагрузке на двигатель этот клапан открывает шланг пониженного давления к впускному коллектору или системе вентиляции двигателя, вследствие чего пары топлива откачиваются из емкости с активированным углем.
Проверка системы вентиляции
1. Приподнимите заднюю часть машины.
2. Отсоедините бак и опустите его.
3. Посмотрите, насколько изношены шланги, и проверьте правильность отдельных соединений и при необходимости произведите замену.
4. Отсоедините вентиляционный шланг от бака.
5. Продуйте этот шланг автомобильным насосом.
6. Если продувка осуществляется с усилием, проверьте, не забит ли шланг, при необходимости замените электромагнитный клапан.
Предохранительный клапан
Если Renault 19 переворачивается, то из вентиляционного трубопровода не может вытекать более 30 г топлива в минуту. Рядом с заливной горловиной бака в правом крыле расположен предохранительный клапан.
Этот клапан связан через вентиляционный шланг заливной горловины с баком. Предохранительный клапан расположен так, что даже при очень сильном наклоне выпускное отверстие остается закрытым. Также в заливную горловину бака вставлен клапан, предохраняющий от переполнения. Если бак переполняется, то открывается предохраняющий от переполнения клапан и отводит избыточное давление через вентиляционный шланг в емкость с активированным углем.
Проверка предохранительного клапана
1. Приподнимите заднюю часть автомобиля.
2. Открутите крепление бака и снимите его.
3. Отсоедините вентиляционный шланг от бака.
4. Если Вы при горизонтальном положении автомобиля подуете в этот шланг, то воздух должен проходить легко.
5. В противном случае проверьте, не закупорены ли где-нибудь шланги, при необходимости замените клапан.
