Индикатор температуры охлаждающей жидкости работает точно так же, как индикатор уровня топлива в баке. Положительный заряд электрического тока прибор получает при включенном зажигании, соединение с массой осуществляет температурный датчик в головке блока цилиндров. Этот датчик представляет собой переменное сопротивление, которое с увеличением нагрева уменьшает свое значение, при этом увеличение электрического тока в катушках усиливает магнитное поле и стрелка отклоняется.
Возможные неисправности
- Слишком высокие или слишком низкие показания: неисправен датчик, проводка или неправильно соединено штырьковое соединение или неисправен сам прибор (висит стрелка и т. д.). Возможно, что неправильно установлена сама стрелка, и тогда ее показания должны были быть ошибочными с начала эксплуатации.
- Никаких показаний: нарушена проводка, неисправен температурный датчик или индикатор.
Поиск неисправностей

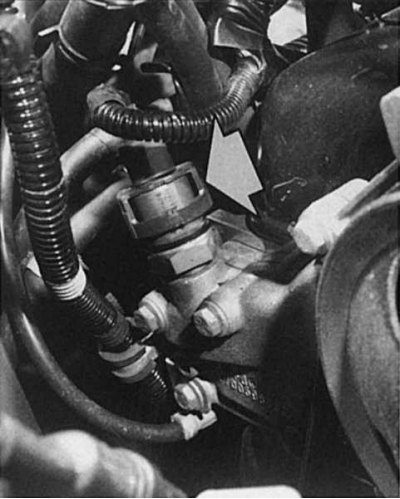

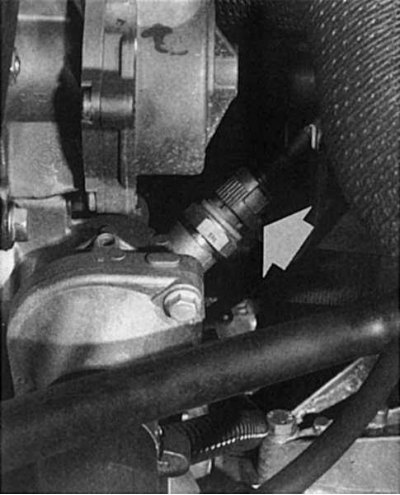

1. Проверьте температурный датчик: отсоедините оранжево-зеленый провод от температурного датчика и соедините с массой.
2. Включите зажигание; если стрелка начала двигаться, значит, неисправен температурный датчик.
3. Проверьте индикатор: снимите комбинированный прибор и отсоедините разъем.
4. Соедините язычок контакта для оранжево-зеленого провода с плюсом аккумуляторной батареи, язычок контакта для черного кабеля с отрицательным полюсом. Если стрелка не движется, значит, неисправен индикатор.
5. При полном отклонении стрелки необходимо найти обрыв в проводке.
