2. Автомобили с круиз-контролем. Снимите клапан 1 вместе с держателем (см. иллюстрацию).

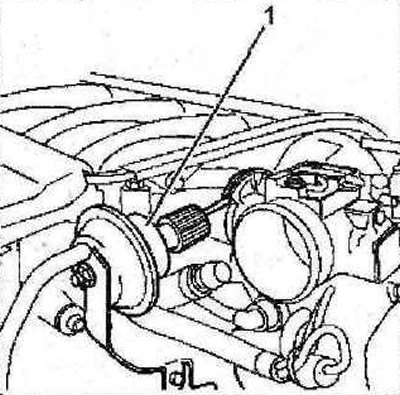

6.2 Снимите клапан 1 вместе с держателем. Автомобили с круиз-контролем
3. Отсоедините жгут 2 проводов двигателя вместе с держателем (см. иллюстрацию).

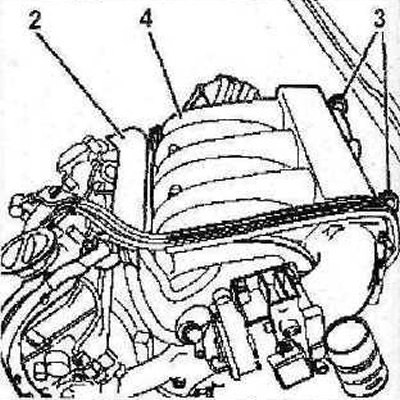

6.3 Отсоедините жгут 2 проводов двигателя вместе с держателем
4. Снимите проушины 3 для подъема (см. иллюстрацию 6.3).
5. Снимите верхнюю часть 4 впускного коллектора (см. иллюстрацию 6.3).
6. Отсоедините шланги 5 вентиляции картера (см. иллюстрацию).

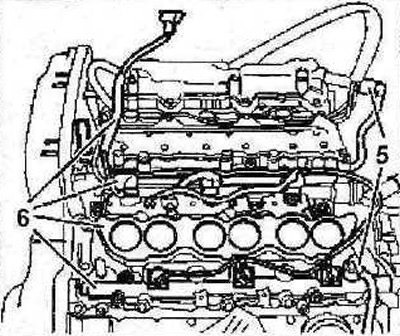

6.6 Отсоедините шланги 5 вентиляции картера
7. Снимите дополнительный жгут проводов 6 (см. иллюстрацию 6.6), а также нижнюю часть впускного коллектора и топливные рампы.
8. Заглушите все отверстия подходящими пробками во избежание засорения системы. Все сальники подлежат замене.
9. Снимите зубчатый ремень привода газораспределительного механизма (см. соответствующую главу).
10. Отсоедините подающий и возвратный шланги 7 от корпуса термостата (см. иллюстрацию).

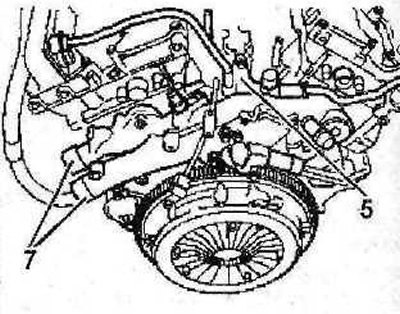

6.10 Отсоедините подающий и возвратный шланги 7 от корпуса термостата
11. Отсоедините шланги 5 вентиляции картера (см. иллюстрацию 6.10).
12. Снимите направляющую трубку 8 измерительного щупа (см. иллюстрацию).

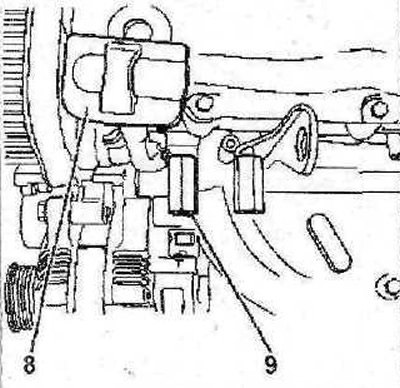

6.12 Снимите направляющую трубку 8 измерительного щупа
13. Снимите держатель 9 (см. иллюстрацию 6.12). Момент затяжки держателя составляет 25 Нм.
14. Вывинтите болт 10, затем снимите кронштейн 11 крепления насоса гидроусилителя рулевого управления (см. иллюстрацию).

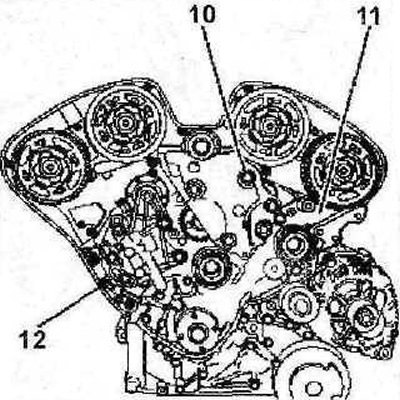

6.14 Вывинтите болт 10, затем снимите кронштейн 11 крепления насоса гидроусилителя рулевого управления
15. Вывинтите болт М8 12 (см, иллюстрацию 6.14).
16. Снимите крышки головок блоков цилиндров.
17. Ослабьте затяжку болтов крепления головки блока цилиндров, действуя по спирали, начиная с наружного болта (см. стрелки на иллюстрации). Вывинтите болты в той же последовательности.
(Смотрите источник на портале: «AutoInstruction.ru»)

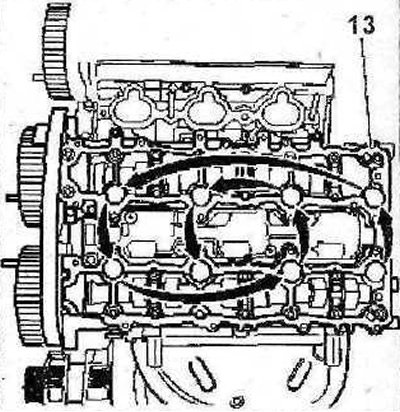

6.17 Ослабьте затяжку болтов крепления головки блока цилиндров, действуя по спирали, начиная с наружного болта (см. стрелки)
18. Снимите головку 13 блока цилиндров (см. иллюстрацию 6.17).
19. Ослабьте затяжку болтов крепления головки блока цилиндров, действуя по спирали, начиная с наружного болта (см. стрелки на ил люстрации). Вывинтите болты в той же последовательности и снимите головку 14 блока цилиндров.

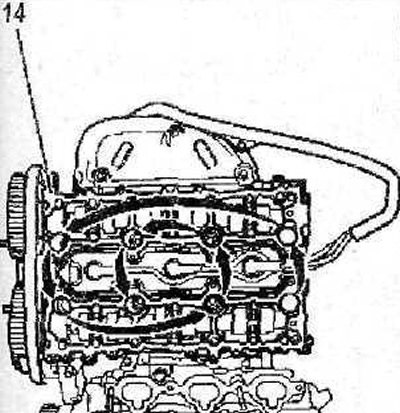

6.19 Ослабьте затяжку болтов крепления головки блока цилиндров, действуя по спирали, начиная е наружного болта (см. стрелки). Вывинтите болты в той же последовательности и снимите головку 14 блока цилиндров
20. Извлеките прокладки 15 головок блока цилиндров (см. иллюстрацию).

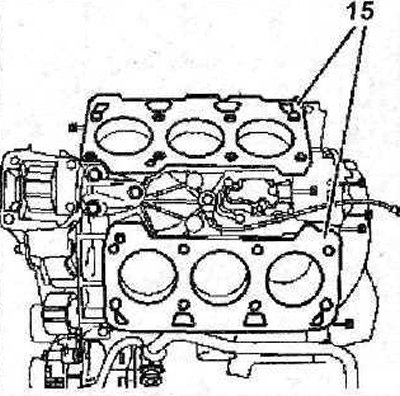

Рис. 6.20. Извлеките прокладки 15 головок блока цилиндров
