1. Используя моторное масло, установите верхние упорные полукольца с каждой стороны коренного подшипника №2, причем смазочные канавки должны быть направлены к коленвалу.
2. Установите вкладыши подшипников на свои места. Смажьте рабочую поверхность вкладыша чистым моторным маслом. Для правильной установки нижнего вкладыша совместите выступ на вкладыше с пазом на крышке (стрелка).
3. Установите коленвал в блок цилиндров таким образом, чтобы коренные шейки 2-го и 3-го цилиндров находились в ВМТ. Проверьте осевой зазор коленвала.
4. Смажьте нижние вкладыши в крышках коренных подшипников чистым моторным маслом и проверьте, что выступы на вкладышах находятся в пазах крышки.
5. Установите крышки коренных подшипников со 2-ой по 5-ую и привинтите их, не затягивая.

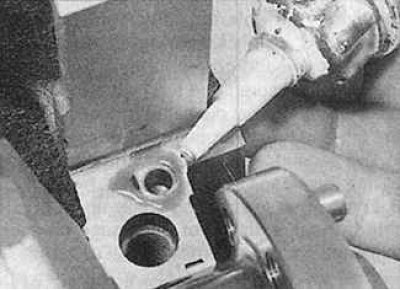

6. Нанесите тонкий слой герметика на сопрягаемую поверхность блока цилиндров с крышкой первого подшипника.
7. Установите уплотнение с двух сторон в паз крышки подшипника №1.
8. При установке крышки для защиты уплотнения от смещения необходимо использовать две металлические полоски толщиной 0,25 мм.
 |
 |

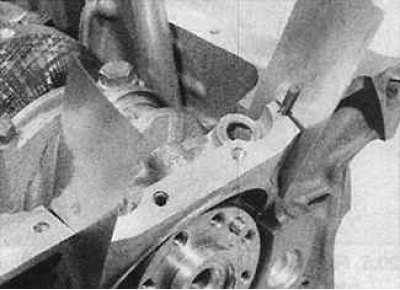

9. Смажьте обе стороны металлических полосок моторным маслом и закрепите их на уплотнении. Установите крышку подшипника № 1, вставьте в нее болты и завинтите их рукой, после чего плоскогубцами вытащите металлические полоски.
 |
 |
[Оригинал расположен на ресурсе: www.AutoInstruction.ru]

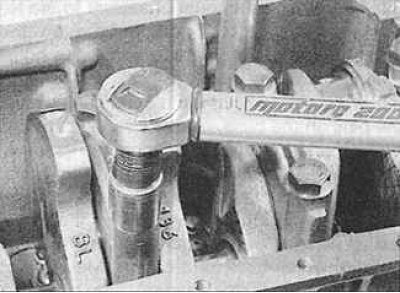

10. Постепенно и последовательно затяните болты крепления крышек подшипников требуемым моментом. Используя острый нож, обрежьте концы уплотнения так, чтобы они выступали над поверхностью блока цилиндров примерно на 1 мм.
11. На бензиновых двигателях объемом 1.6 и 1.8 литра установите переднюю и заднюю крышки подшипников и затяните болты требуемым моментом.
12. Установите новое уплотнительное кольцо на заднюю часть коленвала.
13. Установите поршни с шатунами.
14. Установите сегментную шпонку и ведущую звездочку масляного насоса с прокладкой. Установите цепь привода масляного насоса на звездочку.
15. Проверьте, что поверхности сопряжения передней крышки и блока цилиндров чистые и сухие.
16. Нанесите тонкий слой герметика на поверхности сопряжения крышки переднего уплотнения и привинтите ее болтами. Установите новое переднее уплотнительное кольцо на коленвал. Проверьте расположение цепи на звездочке коленвала, установите масляный насос и поддон.
17. Если была снята головка блока цилиндров, то установите ее.
