Двигатель серии XU

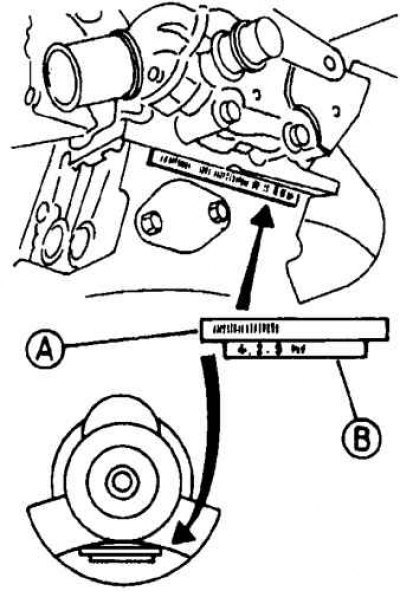

Расположение таблички на блоке цилиндров двигателя XU по выбору коренных подшипников
А. Штриховой код (используется при производстве двигателя); B. Знаки обозначений
На некоторых двигателях верхние и нижние половинки подшипников имели одинаковую толщину.
На двигателях более поздних выпусков рабочий зазор подшипников был значительно уменьшен и для того, чтобы это условие выполнялось, применяют 4 различных вкладыша, которые обозначены цветной меткой на торце. Цвет метки обозначает толщину вкладыша. Верхний вкладыш на всех подшипниках имеет одинаковый размер, а рабочий зазор регулируется установкой нижнего вкладыша требуемой толщины.
Двигатели 1.6 литра
| Цвет метки | Толщина (мм) | |
| Стандартная | Ремонтная | |
| Верхний вкладыш | ||
| Желтый | 1,856 | 2,006 |
| Нижний вкладыш | ||
| Голубой (Класс) А | 1,836 | 1,986 |
| Черный (Класс) B | 1,848 | 1,998 |
| Зеленый (Класс) C | 1,859 | 2,009 |
| Красный (Класс) D | 1,870 | 2,020 |
На более поздних двигателях новые вкладыши могут быть выбраны, используя знаки на блоке цилиндров. При отсутствии меток вкладыши могут быть подобраны только измерением рабочего зазора. Метки на блоке цилиндров находятся на левой стороне блока, а метки коленвала – на торце перемычки коленвала. Эти метки могут использоваться для выбора вкладыша требуемой толщины следующим образом.
На коленвале и блоке цилиндров имеются две линии идентификации: штриховой код, который используется Peugeot при производстве, и ряд из пяти обозначений. Первое обозначение в последовательности относится к размеру номера первого вкладыша. Последнее обозначение в последовательности (которое сопровождается стрелкой) относятся к размеру номера пятого вкладыша.
Определите номер обозначения от определенной шейки коленвала и отверстия подшипника блока цилиндров.
Номограмма выбора вкладышей
На верхней оси номограммы отметьте обозначение коленвала и через эту точку проведите вертикальную линию. На левой вертикальной оси номограммы отметьте обозначение блока цилиндров и через эту точку проведите горизонтальную линию. Точка пересечения линий указывает размер вкладыша для обеспечения требуемого зазора.
Например, номограмма показывает, что коленвал указывает 6 и блок цилиндров указывает на Н, точка пересечения в пределах красной области определяет, что красный (Класс D) наиболее подходящий для получения требуемого зазора.
Повторите эту операцию по выбору вкладышей для остальных коренных шеек коленвала.
Дизельный двигатель серии XUD
На дизельных двигателях верхние и нижние вкладыши имеют одинаковую толщину.
