Снятие
1. Снимите центральную консоль.
2. Снимите узлы и элементы в следующей последовательности:
- комбинация приборов;
- центральная панель и переключатели со стороны водителя;
- радиоприемник;
- часы;
- динамики панели приборов;
- подушка безопасности водителя и ее контакт;
- двигатель стеклоочистителя.
3. Снимите рулевую колонку.
4. Отвинтите винты крепления панели отопителя и снимите ее с панели приборов.
5. Отвинтите гайки крепления пластины установки электрического разъема.

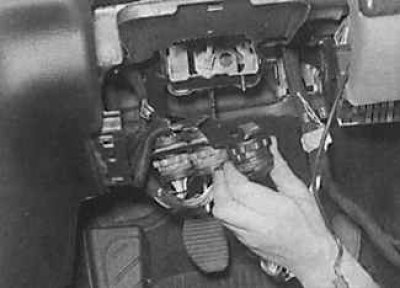

6. Снимите пластину установки разъема электропроводки панели приборов с кронштейна.
 |
 |

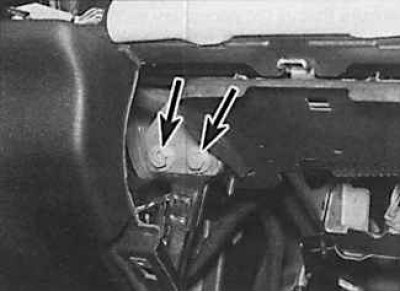

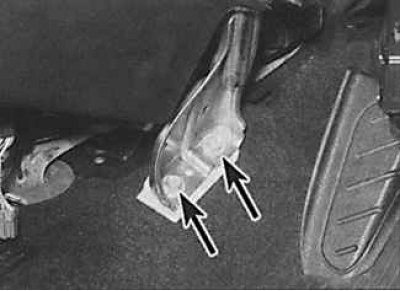

7. Отвинтите верхние (указаны стрелками на фото слева) и нижние (указаны стрелками на фото справа) болты крепления стойки поддержки панели приборов со стороны водителя.

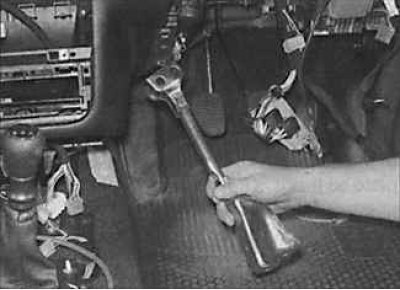

8. Снимите стойку поддержки панели приборов со стороны водителя.

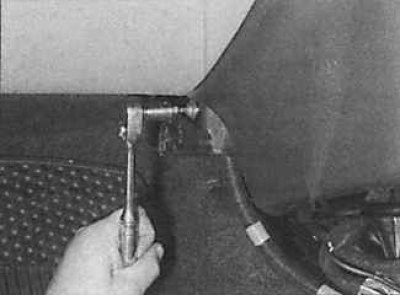

9. Отвинтите 2 винта крепления кожуха отопителя к панели приборов.
 |
 |

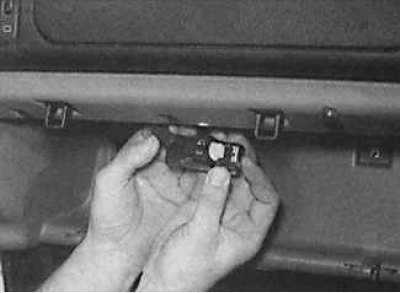

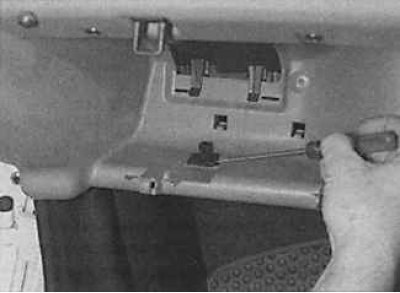

10. Снимите крышку вещевого ящика. С помощью отвертки снимите выключатель (фото слева) и лампочку (фото справа) подсветки вещевого ящика и отключите от них электрический разъем.

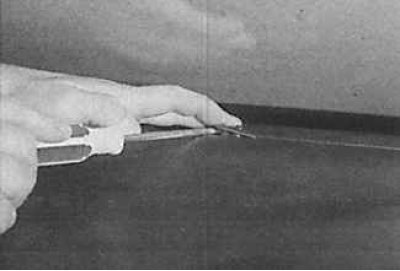

11. На автомобилях с кондиционером снимите датчик с верхней центральной части панели приборов.

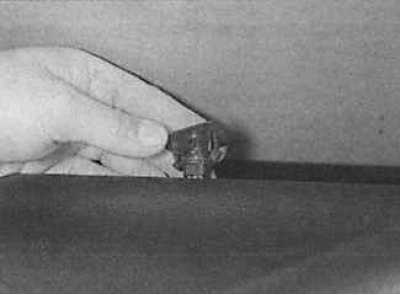

12. Снимите с датчика пластину установки так, чтобы датчик мог пройти через отверстие в панели приборов.

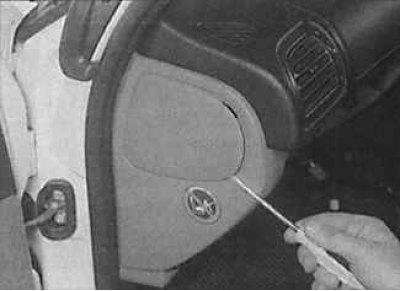

13. С помощью отвертки снимите боковую заглушку панели приборов со стороны пассажира.

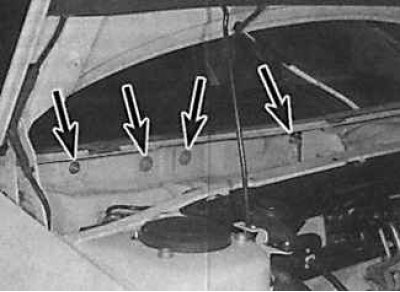

14. Из моторного отсека отвинтите гайки и болты (указаны стрелками), крепящие подвеску установки панели приборов к перегородке моторного отсека.

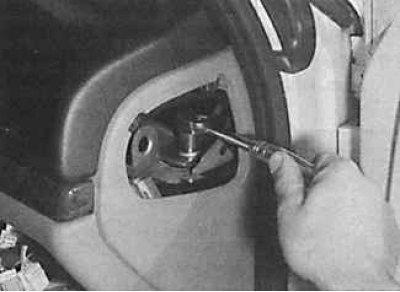

15. В салоне автомобиля отвинтите болты крепления левого и правого конца панели приборов к подвеске установки.

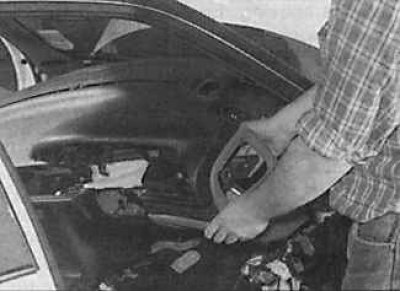

16. Соблюдая осторожность, снимите панель с перегородки моторного отсека.
Установка
Установка производится в последовательности, обратной снятию. Проверьте, чтобы трубки подачи воздуха от отопителя правильно совместились с отопителем. Перед креплением панели приборов гайками и болтами проверьте, что все электрические разъемы видны через соответствующие отверстия в панели приборов. Подсоедините аккумулятор и проверьте, что все электрические элементы и выключатели работают нормально.
