Регулировка уровня топлива в поплавковой камере

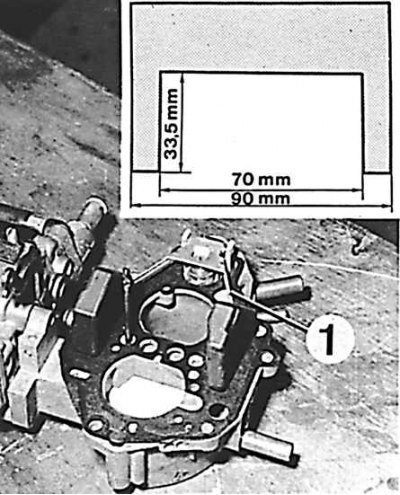

Проверка регулировки поплавка (уровня топлива в поплавковой камере) и чертеж шаблона
1 – регулировочный язычок
1. Снять крышку карбюратора.
2. Перевернуть крышку с прокладкой.
3. Установить шаблон и проверить положение поплавков (шарик игольчатого клапана должен быть вдавлен).
4. Если регулировка неправильная, то следует откорректировать положение поплавков при помощи опорного язычка (1).
Проверка и регулировка дополнительного открытия дроссельной заслонки поплавковой камеры
Эту операцию можно выполнять как на снятом, так и на установленном в автомобиле карбюраторе.
Карбюратор снят
Условия проверки: температура окружающей среды 20°С.

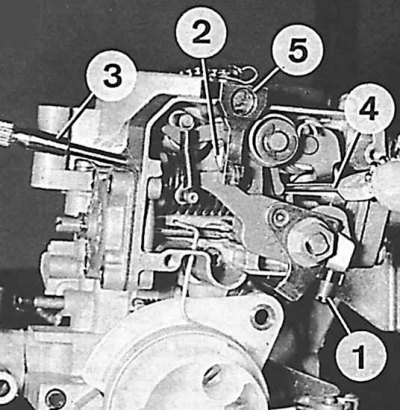

Проверка положения перемещаемого ролика при регулировке дополнительного открывания дроссельной заслонки первой камеры
1 – регулировочный винт, 2 – перемещаемый ролик, 3 – отвертка для регулировки перемещаемого ролика, 4 – измерительный стержень диаметром 3 мм, 5 – шаблон 180 143 Т
1. При помощи измерительного стержня (или сверла) диаметром 3 мм проверить открытие дроссельной заслонки первой камеры.
2. В случае необходимости установить необходимую величину при помощи винта (1).
Карбюратор установлен
1. Проверить положение перемещаемого ролика. Для этого следует:
- вставить шаблон (5) 180 143 Т, как на рис. Проверка положения перемещаемого ролика при регулировке дополнительного открывания дроссельной заслонки первой камеры;
- проверить, находится ли перемещаемый ролик (2) между двумя вырезами шаблона (5);
- в случае необходимости при помощи отвертки (3) выполнить регулировку регулировочным винтом и стержнем (4) диаметром 3 мм.
2. Извлечь шаблон.
3. Запустить двигатель.

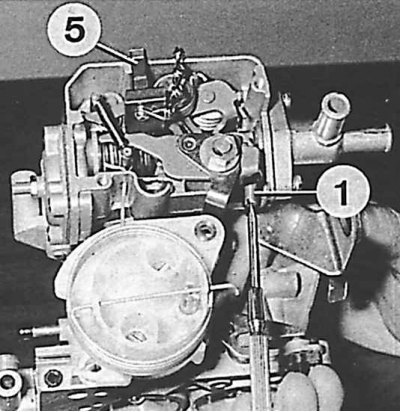

4. Разместить круговой вырез шаблона на перемещаемом ролике и повернуть шаблон (5) таким образом, чтобы состыковать его с верхней стенкой корпуса пускового устройства (1 – регулировочный винт).
5. Скорость вращения двигателя должна находиться в пределах 2350–2450 об/мин, если карбюратор снабжен пластинкой на кулачке пускового устройства, или 1700–1800 об/мин, если карбюратор не имеет такой пластинки.
6. В случае необходимости выполнить регулировку с помощью регулировочного винта.
Проверка и регулировка открывания воздушной заслонки

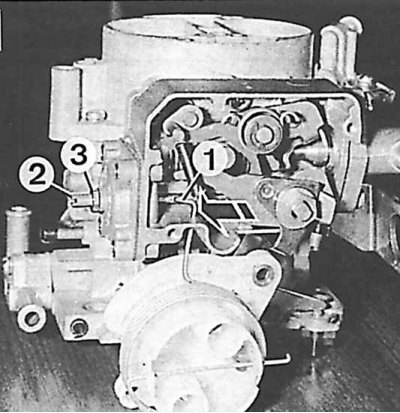

Регулировка приоткрывания воздушной заслонки на снятом карбюраторе
1 – стержень, 2 – регулировочный винт, 3 – контргайка
Эту операцию можно выполнять как на снятом, так и на установленном в автомобиле карбюраторе.
Карбюратор снят
Условия проверки: температура окружающей среды 20°С.
1. Пинцетом взяться за стержень (1) (cм. рис. Регулировка приоткрывания воздушной заслонки на снятом карбюраторе) и толкнуть его в направлении, показанном стрелкой, до контакта с винтом (2).
2. При помощи сверла диаметром 6 мм измерить приоткрывание воздушной заслонки.
3. В случае необходимости отвинтить контргайку и при помощи винта (2) установить необходимую величину.
Карбюратор установлен

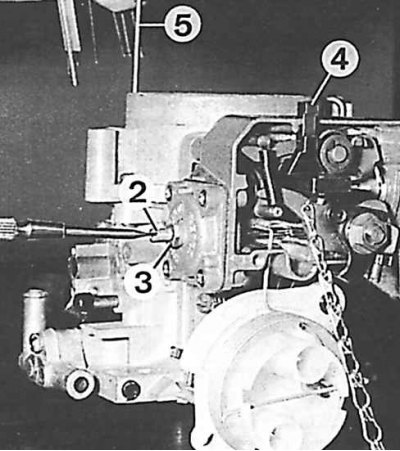

Регулировка приоткрывания воздушной заслонки на установленном карбюраторе
2 – регулировочный винт, 3 – контргайка, 4 – шаблон 180 143 Т, 5 – измерительный стержень диаметром 6 мм
1. Снять трубку соединения воздушного фильтра с карбюратором.
2. Запустить двигатель.
3. Разместить шаблон 180 143 Т на перемещаемом ролике. Повернуть шаблон (5) (cм. рис. Регулировка приоткрывания воздушной заслонки на установленном карбюраторе) таким образом, чтобы состыковать его с верхней стенкой корпуса пускового устройства.
4. При помощи сверла диаметром 6 мм измерить приоткрывание воздушной заслонки.
5. В случае необходимости отвинтить контргайку (3) и при помощи винта (2) установить необходимую величину.
Проверка и регулировка приоткрывания дроссельной заслонки

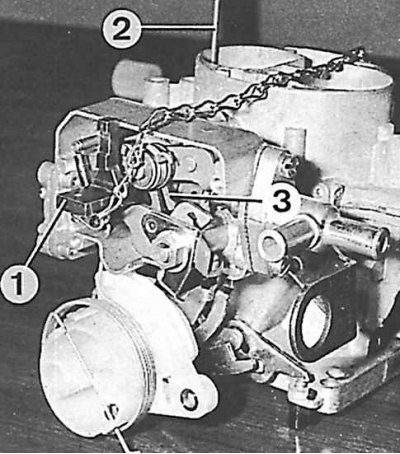

Регулировка приоткрывания воздушной заслонки при полном открытии дроссельной заслонки первой камеры
1 – шаблон 180 143 Т, 2 – измерительный стержень диаметром 8 мм, 3 – регулировочные вилки
Эту операцию можно выполнять как на снятом, так и на установленном в автомобиле карбюраторе.
Карбюратор снят
Условия проверки: температура окружающей среды 20°С.
1. Полностью открыть дроссельную заслонку первой камеры.
2. При помощи сверла диаметром 8 мм измерить приоткрывание воздушной заслонки.
3. В случае необходимости установить требуемую величину при помощи вилок (3) (cм. рис. Регулировка приоткрывания воздушной заслонки при полном открытии дроссельной заслонки первой камеры) (раздвиганием вилок увеличивается регулируемая величина и наоборот).
Карбюратор установлен
1. Разместить шаблон (1) на перемещаемом ролике и повернуть его таким образом, чтобы он состыковался с верхней стенкой корпуса пускового устройства.
2. При помощи сверла диаметром 8 мм измерить приоткрывание воздушной заслонки.
3. В случае необходимости установить требуемую величину при помощи вилок (3) (раздвиганием вилок увеличивается регулируемая величина и наоборот).
Регулировка холостого хода

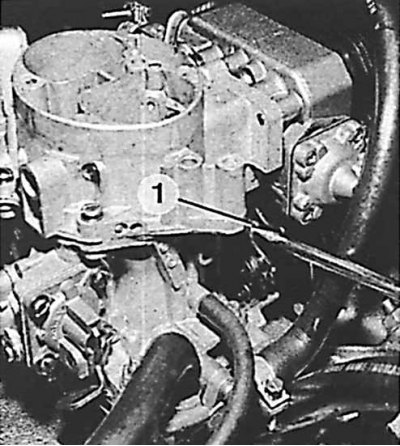

Регулировка холостого хода – винт дроссельной заслонки
1 – винт дроссельной заслонки

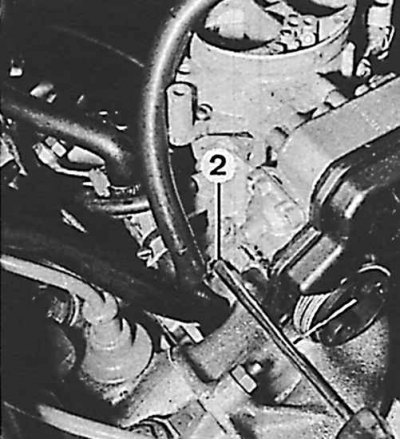

Регулировка холостого хода – винт регулировки состава смеси
2 – винт регулировки состава смеси
Пусковое устройство не должно функционировать, двигатель должен быть прогрет до рабочей температуры, система зажигания должна быть в хорошем состоянии и правильно отрегулирована. Недопустимы негерметичности, через которые может происходить подсос дополнительного воздуха. Также система выпуска отработанных газов должна быть герметична, а все потребители электрической энергии должны быть выключены.
1. Отрегулировать обороты холостого хода двигателя при помощи винта дроссельной заслонки (1) (см. рис. Регулировка холостого хода – винт дроссельной заслонки).
2. Отрегулировать содержание CO в выхлопных газах при помощи винта состава смеси (2) (cм. рис. Регулировка холостого хода – винт регулировки состава смеси).
3. В случае необходимости скорректировать обороты холостого хода двигателя.
