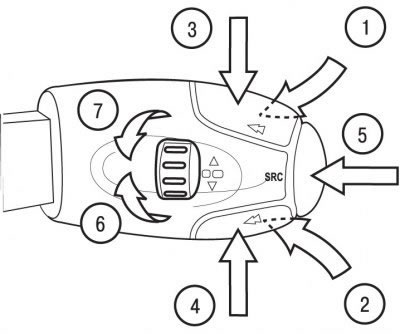

Рис. 1.67. Расположение кнопок управления автомагнитолами на подрулевом переключателе: 1 - кнопка увеличения уровня громкости звука; 2 - кнопка уменьшения уровня громкости звука; 3 - кнопка автоматического поиска станций в верхнем диапазоне (радиоприемник) и выбора следующей дорожки (CD-проигрыватель); 4 - кнопка автоматического поиска станций в нижнем диапазоне (радиоприемник) и выбора предыдущей дорожки (CD-проигрыватель); 5 - кнопка выбора источника аудиосигнала (радиоприемник, проигрыватель аудиокассет, CD-проигрыватель); 6 - рукоятка выбора станций, занесенных в память в верхнем диапазоне (радиоприемник) и следующего компакт-диска; 7 - рукоятка выбора станций, занесенных в память в нижнем диапазоне (радиоприемник) и предыдущего компакт-диска

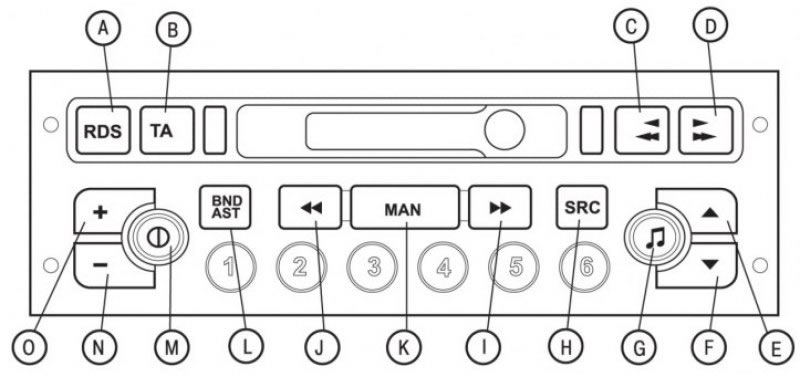

Рис. 1.68. Расположение органов управления автомагнитолой с проигрывателем кассет RB3 с передней панели: А - кнопка включение/ выключение функции RDS и режима слежения за региональными передатчиками; В - кнопка включения/выключения приоритета дорожной информации; С - ускоренная перемотка назад, изменение направления воспроизведения и извлечение аудиокассеты; D - ускоренная перемотка вперед изменение направления воспроизведения и извлечение аудиокассеты; Е - увеличение уровня громкости звука; F - уменьшение уровня громкости звука; G - регулировка тембра низких и высоких частот, функции увеличения громкости звука (loudness), распределения звукового поля и автоматической корректировки уровня звука; Н - выбор источника аудиосигнала (радиоприемник, проигрыватель аудиокассет или СD-проигрыватель) и воспроизведение компакт-дисков в случайном порядке; I - ручной и автоматический режимы поиска станций в верхней части диапазона, выбор следующей дорожки на компакт-диске и функции РТY радиоприемника; J - ручной и автоматический режимы поиска станций в нижней части диапазона, выбор предыдущей дорожки на компакт-диске и функции РТY радиоприемника; К - автоматический/ ручной режимы работы кнопок I и J в режиме радиоприемника; L - выбор частотных диапазонов FM1, FM2, FMast, AM и автоматическое запоминание станций (autostore); М - включение/ выключение автомагнитолы; N - уменьшение уровня громкости; О - увеличение уровня громкости; 1, 2, 3, 4, 5, 6 - вызов станций, занесенных в память, и запоминание станции; 1, 2, 3, 4, 5 - выбор компакт-диска из магазина компакт-дисков

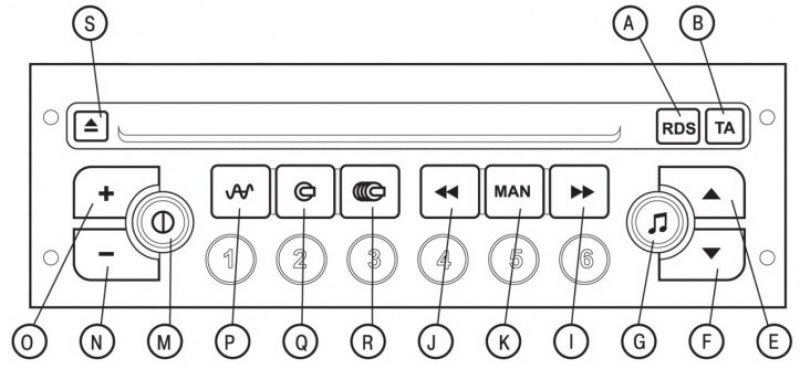

Рис. 1.69. Расположение органов управления автомагнитолой с проигрывателем компакт-дисков RD3 с передней панели: А - кнопка включения/выключения функции RDS и режима слежения за региональными передатчиками; В - кнопка включения/выключения приоритета дорожной информации и функции РТY радиоприемника; Е - увеличение уровня громкости звука; F - уменьшение уровня громкости звука; G - регулировка тембра высоких и низких частот, функции увеличения громкости звука (loudness), распределения звукового поля и автоматической корректировки уровня звучания; I - ручной и автоматический режимы поиска станций в верхней части диапазона, выбор следующей дорожки на компакт-диске и функции РТY радиоприемника; J - ручной и автоматический режимы поиска станций в нижней части диапазона, выбор предыдущей дорожки на компакт-диске и функции РТY радиоприемника; К - автоматический/ ручной режимы работы кнопок I и J; М - включение/выключение автомагнитолы; N - уменьшение уровня громкости; О - увеличение уровня громкости; Р - выбор в качестве источника звука радиоприемника, выбор частотных диапазонов FM1, FM2, FMAST, AM и автоматическое запоминание станций (autostore); Q - выбор в качестве источника звука проигрывателя компакт-дисков и воспроизведение компакт-дисков в случайном порядке; R - выбор в качестве источника звука магазина компакт-дисков и воспроизведение компакт-дисков в случайном порядке; S - извлечение компакт-диска; 1, 2, 3, 4, 5, 6 - вызов станций, занесенных в память, и запоминание станции; 1, 2, 3, 4, 5 - выбор компакт-диска из магазина компакт-дисков
Автомобили комплектуются автомагнитолами с проигрывателем кассет RB3 и проигрывателем компакт-дисков RD3. Управление автомагнитолами может осуществляться кнопками на подрулевом переключателе (рис. 1.67) или непосредственно с панели автомагнитолы (рис. 1.68, 1.69).
