4.2 Комбинация приборов
1. Органы управления, расположенные на центральной и лицевой консолях указаны на иллюстрации.
1 Сопла обдува боковых стекол.
2 Левое боковое вентиляционное сопло
3 Левый динамик (Твитер)
4 Подрулевой переключатель с функциями:
- Включения габаритных огней, ближнего и дальнего света
- Включения указателей поворотов
- Включения передних противотуманных фар
- Включения задних противотуманных огней
5 Подрулевой переключатель передач (с коробкой передач типа SensoDrive)
6 Звуковой сигнал
7 Подушка безопасности водителя
8 Комбинация приборов
9 Подрулевой переключатель с функциями:
- Включения стеклоочистителей ветрового стекла
- Включения стеклоомывателя ветрового стекла
- Включения стеклоочистителя заднего стекла
- Подрулевой пульт управления автомагнитолой
- Управление бортовым компьютером
10 Кнопка управления центральным замком дверей и багажного отделения
11 Дисплей
12 Кнопка включения огней аварийной остановки
13 Центральная решетка с вентиляционными соплами
14 Кнопки управления:
- Противоугонная сигнализация
- Система датчиков парковки
- Система безопасности для перевозки детей
- Система оповещения о превышении запрограммированной скорости
- Система стабилизации курсовой устойчивости (ESP)
15 Правое боковое вентиляционное сопло
16 Правый динамик (Твитер)
17 Сопло обдува боковых стекол
18 Отверстие для ключа:
- Включение/Отключение подушки безопасности переднего пассажира
19 Надувная подушка безопасности переднего пассажира
20 Нижний перчаточный ящик.
- Отделение для бортовых документов
21 Место для установки автомагнитолы
22 Органы управления кондиционером или системой отопления/ вентиляции
23 Электророзетка на 12 V
24 Клавиши управления электростеклоподъемниками передних дверей
25 Клавиша включения режима «AUTO» (с КПП «SensoDrive»)
26 Съемная пепельница
27 Стояночный тормоз
28 Прикуриватель
29 Рычаг переключения передач
30 Замок зажигания с противоугонным устройством
31 Клавиши управления системой круиз-контроля
32 Рукоятка для открывания капота
33 Рычаг регулировки рулевой колонки
34 Отделения для мелких предметов (карманы)
- Крышка блока предохранителей
35 Корректор света фар
36 Рукоятка регулировки наружных зеркал заднего вида с электроприводом

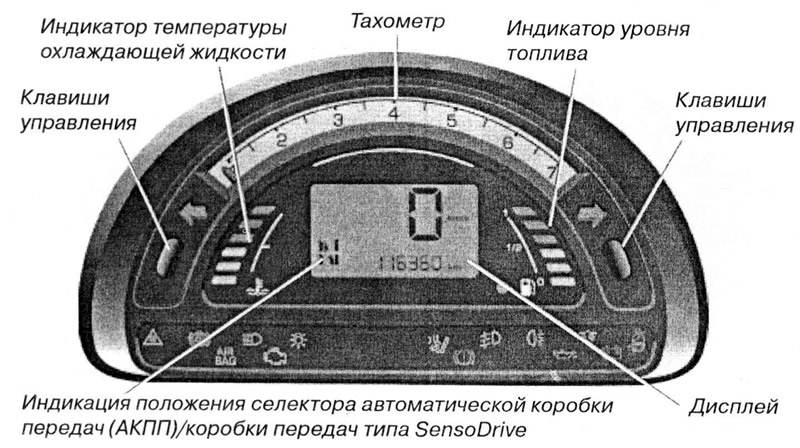

2. На приборной доске располагается следующая комбинация приборов (см. иллюстрацию).
Дисплей
3. При включении зажигания на дисплее последовательно загораются:
- Индикатор уровня масла в двигателе
- Индикатор пробега до следующего техобслуживания
- Счетчик общего пробега
- Счетчик ежедневного пробега
Индикатор уровня масла в двигателе
4. При включении зажигания на дисплее в течение нескольких секунд отображаются данные об уровне масла в двигателе, а затем также в течение нескольких секунд отображается данные индикатора техобслуживания.

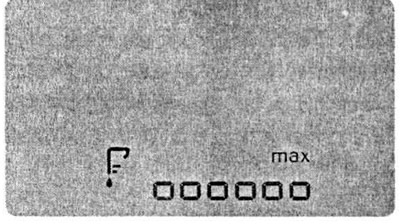

4.4а Индикация превышения уровня масла
Мах - На дисплее мигает надпись max и 6 заполненных клеточек. Это указывает на повышенный уровень масла в двигателе.

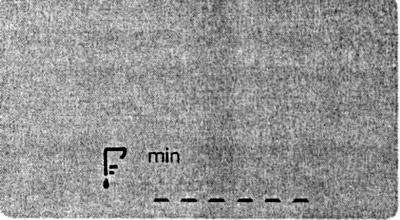

4.4b Индикация недостаточного уровня масла
Min - На дисплее мигает надпись min и 6 черточек. Это указывает на недостаточный уровень масла в двигателе.

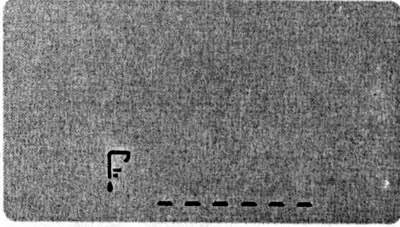

4.4с Мигание черточек на дисплее указывает на неисправности в системе
5. При указанной индикации следует проверить уровень масла в двигателе при помощи маслоизмерительного щупа или проконсультироваться со специалистами на СТО СИТРОЕН.
