Снятие
Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Снимите крышку с аккумуляторной батареи.
Снимите и отодвиньте в сторону верхний бачок с тормозной жидкостью.
Отодвиньте в сторону трубку сброса давления в тормозной системе.
Ослабьте хомуты и снимите с топливного фильтра шланги подачи, возврата и слива топлива. Закройте шланги подачи и возврата топлива подходящими пробками.

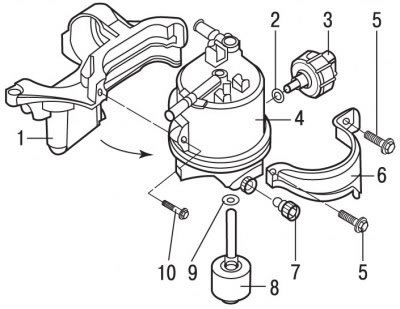

Рис. 4.40. Топливный фильтр: 1 - держатель; 2, 9 - уплотнительные кольца; 3 - датчик воды; 4 - топливный фильтр; 5 - болт; 6 - защитный кожух; 7 - пробка слива воды; 8 - подогреватель топлива; 10 - болт
Выверните два болта 5 (рис. 4.40) и снимите защитный кожух 6 с топливного фильтра.
Выверните болт 10 крепления топливного фильтра.
Снимите топливный фильтр 4 с держателя, поворачивая его в направлении стрелки А.
Отсоедините контактные разъемы подогревателя топлива 8 и датчика воды 3.
Слейте из фильтра топливо в подходящую емкость.
Выверните из фильтра подогреватель топлива и датчик воды. Снимите с них уплотнительные кольца.
Установка
Вверните подогреватель топлива в топливный фильтр и затяните его моментом 10 Н·м.
Вверните датчик воды в топливный фильтр и затяните его моментом 15 Н·м.
Подсоедините контактные разъемы к подогревателю топлива 8 и датчику воды 3.
Подсоедините к топливному фильтру шланги подачи, возврата и слива топлива и закрепите их хомутами.
Установите на место топливный фильтр и закрепите болтами, затянув их моментом 5 Н·м.
Установите защитный кожух фильтра и закрепите болтами.
Установите трубку сброса давления в тормозной системе.
Установите на место и закрепите бачок с тормозной жидкостью.
(Текст предоставил этот ресурс AutoInstruction)
Установите крышку аккумуляторной батареи.
Заполните топливом систему питания с помощью насоса, при этом, глядя на прозрачный шланг, убедитесь в отсутствии пузырьков воздуха в системе питания топливом.
Пустите двигатель.
Проверьте герметичность системы питания топливом.
