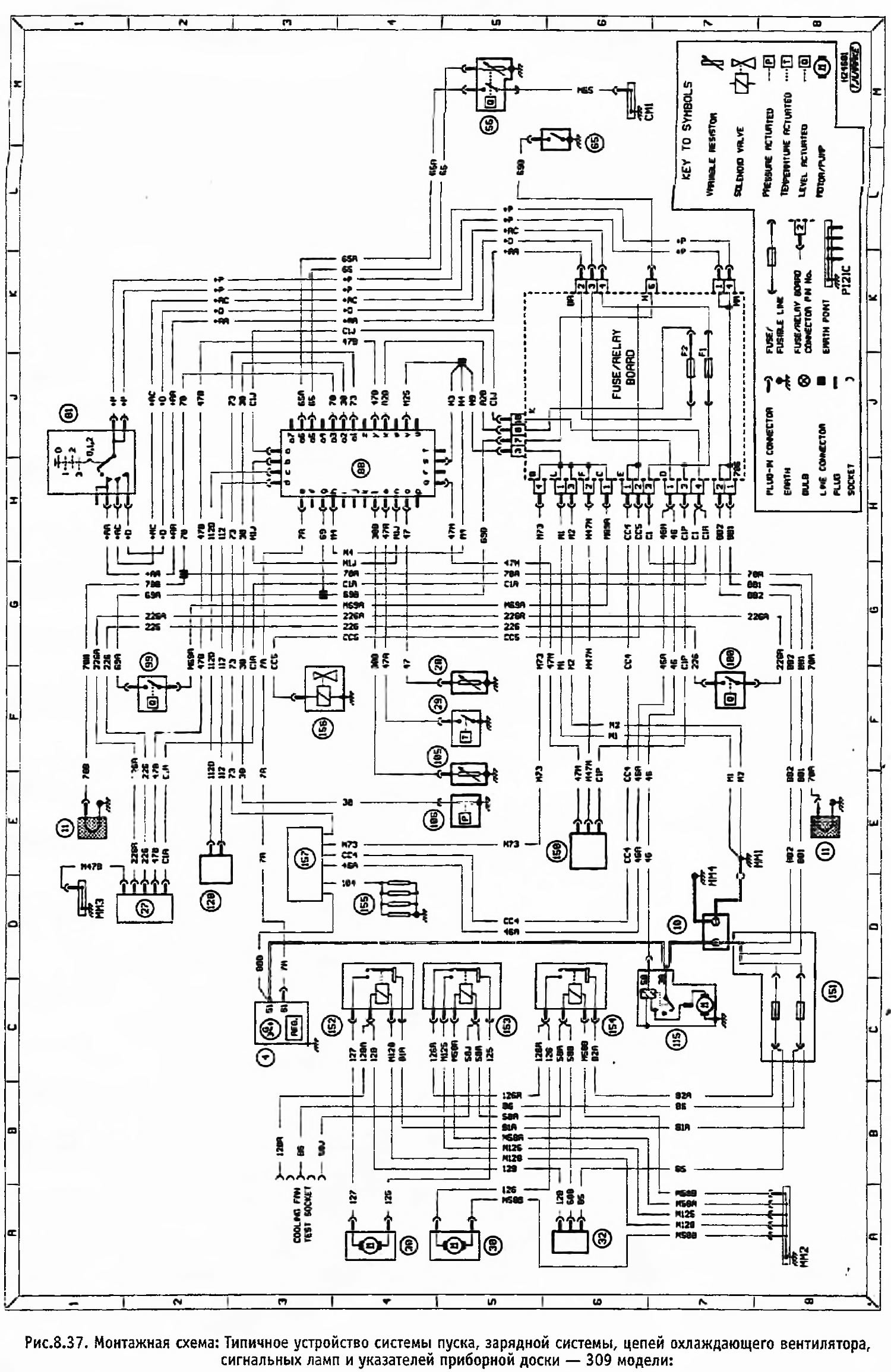

Рис. 8.37. Монтажная схема: Типичное устройство системы пуска, зарядной системы, цепей охлаждающего вентилятора, сигнальных ламп и указателей приборной доски — 309 модели.
Условные обозначения
- 6 Генератор
- 10 Аккумулятор
- 11 Датчик износа тормозных колодок
- 17 Указатель уровня охлаждающей жидкости
- 28 Датчик температуры охлаждающей жидкости
- 29 Термовыключагель системы охлаждения
- 30 Электводвитатель охлаждающего вентилятора
- 31 Выключатель охлаждающего вентилятора
- 55 Датчик уровня топлива
- 65 Выключатель сигнальной лампы ручного тормоза
- 81 Выключатель зажигания
- 90 Комбинация приборов
- 99 Датчик низкого уровня тормозной жидкости
- 100 Датчик низкого уровня охлаждающей жидкости
- 105 Датчик давления масла
- 106 Реле давления масла
- 115 Стартер
- 120 Датчик в.м.т.
- 150 Выключатель (вода в топливе)
- 151 Блок управления (подача питания)
- 152 Реле охлаждающего вентилятора
- 153 Реле "А" охлаждающего вентилятора
- 154 Реле "В" охлаждающего вентилятора
- 155 Накальные свечи
- 156 Отсечной соленоид насоса
- 157 Блок управления предпусковым подогревателем
Примечание: провода маркируются не цветом, а с помощью букв или цифр, стоящих на обоих концах провода.
Условные обозначения к комбинации приборов (позиция 88)
- а Подача питания +VE
- b "Земля"
- с Тахометр
- d Тахометр
- e Сигнальная лампа разряда аккумулятора
- f Сигнальная лампа горящих стоп-сигналов
- g Сигнальная лампа низкого уровня тормозной жидкости
- h "Земля"
- i Сигнальная лампа указателя поворота
- j Сигнальная лампа включения габаритных огней
- k Сигнальная лампа ближнего света
- l Указатель давления масла
- m Сигнальная лампа высокой температуры охлаждающей жидкости
- n "Земля"
- o Указатель температуры охлаждающей жидкости
- p Указатель температуры масла
- q Сигнальная лампа присутствия воды в топливе
- r Сигнальная лампа диагностики
- s "Земля"
- t Часы
- u Освещение приборной доски
- v "Земля"
- w Сигнальная лампа включенного подсоса
- x Подача питания +VE
- y Сигнальная лампа низкого уровня охлаждающей жидкости
- z Сигнальная лампа указателя поворота
- a1 Сигнальная лампа предпускового подогревателя
- a2 Сигнальная лампа низкого давления масла
- a3 Сигнальная лампа износа тормозных колодок
- a4 Сигнальная лампа дальнего света
- a5 Указатель уровня топлива
- a6 Сигнальная лампа низкого уровня топлива
- a7 "Земля"
