Внимание. На КП ВЕ4/5 трос переключения передач не регулируется. Трос привода выбора передач можно отрегулировать.
Привод управления коробкой передач: 1 - наконечник включения передач: диаметр 10 мм. 2 - трос управления переключением передач. 3 - рычаг переключения передач. 4 - трос управления выбором передач. 5 - наконечник выбора передач: диаметр 10 мм.
Тросы управления выбором и переключением передач
 |
 |

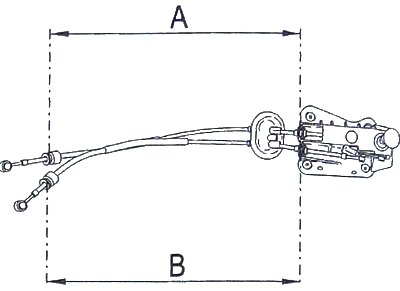

Длина между стопорами оплетки:
- трос управления переключением передач — А = 643 ± 2 мм;
- трос управления выбором передач — В = 670 ± 2 мм.

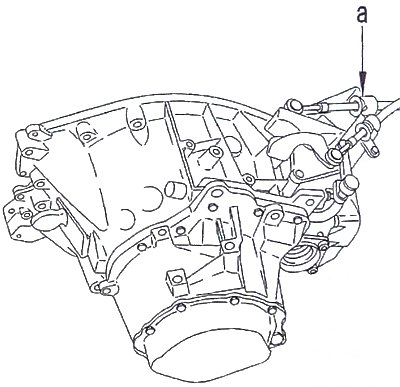

Примечание. Трос включения передач имеет черную маркировку на опоре оболочки в «а».
Разблокировка стопора оболочки:
- с помощью маленькой плоской отвертки нажмите на лапки фиксатора (6) в зоне «b»;
- выньте стопоры оболочек из их опор, потянув вверх.
