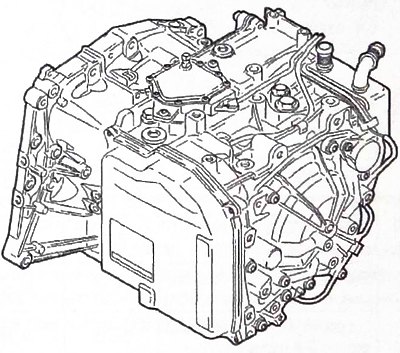

Коробка передач AL4 — автоматическая, поперечного расположения, с четырьмя передачами переднего хода, с электронным управлением переключением передач.
Управление переключением передач осуществляет отдельный ЭБУ.

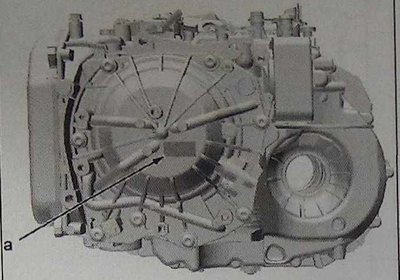

Идентификационная табличка КП AL4
Внимание. Коробка передач заправлена специальным маслом на полусинтетической основе. Смазка коробки передач обеспечивается на весь срок эксплуатации.
- Марка масла: ESSO LT 71141.
- Общее количество масла: 5,85 л.
- Количество масла после слива: 3 л.

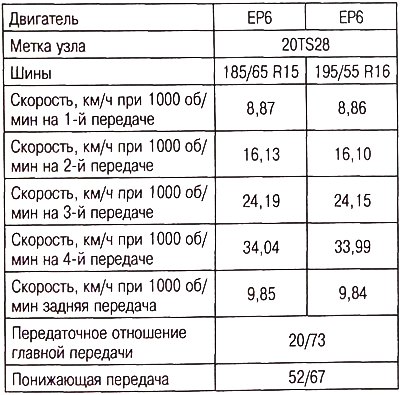

Характеристики АКП
Особенности механических узлов
Коробка передач герметизирована и не требует замены рабочей жидкости до ремонта и вскрытия корпуса.
Уровень рабочей жидкости контролируется с помощью болта переполнения, который находится на сливной пробке (для периодической проверки уровня).
Источник статьи доступен на портале autoinstruction.ru
Сетчатый фильтр не требуется заменять в течение всего срока службы КП.
Теплообменник типа «охлаждающая жидкость/масло» соединен с контуром охлаждения двигателя и позволяет регулировать температуру коробки передач.
Гидротрансформатор оборудован двухступенчатой плане гарной передачей, которая состоит из двух планетарных рядов, связанных между собой.
КП имеет три тормоза и два дисковых фрикциона с накладками.
В гидравлическом блоке установлены восемь электромагнитных клапанов (клапаны с электрическим управлением), с помощью которых управляются фрикционы и тормоза.
