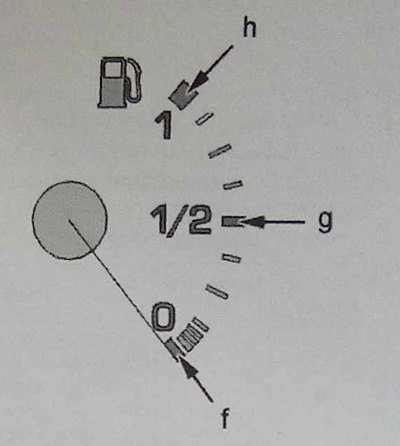

Указатель уровня топлива: f - 0 литров; g - 25 литров; h - 50 литров.
Примечание. При зажигании стрелка может колебаться от 1 до 3 секунд перед тем как занять фиксированное положение.
Фаза работы автомобиля без движения
Через 11 секунд после выключения зажигания уровень топлива измеряется и регистрируется. Уровень, отображаемый на панели приборов, также регистрируется. При повторном включении зажигания уровень топлива снова измеряется.
Если измеренное значение отличается от значения, полученного при последнем выключении зажигания, ЭБУ считает, что произошла дозаправка топливом и учитывает новое количество топлива.
Если значения идентичны, ЭБУ принимает последнее значение, отображаемое на панели приборов.
Фаза функционирования автомобиля при движении
ЭБУ определяет уровень топлива для вывода на дисплей в зависимости:
- от расхода топлива посредством компьютера двигателя;
- от информации от датчика уровня топлива.
Предупреждение о минимальном уровне топлива
Предупреждения о минимальном уровне топлива (сигнализаторы, звуковые сигналы, сообщения) подаются, когда уровень топлива ниже 5 литров.
Аварийный режим работы
В случае ошибки сети или недействительного значения, полученного и панели приборов, стрелка принимает нулевое положение через 5 секунд после появления ошибки. В течении этого срока на дисплее отображается последнее полученное значение.
