Отсоедините аккумуляторную батарею. Слейте охлаждающую жидкость из системы.
Снимите следующие детали:
- ремень привода агрегатов;
- переднее правое колесо;
- защиту под двигателем;
- правый подкрылок.

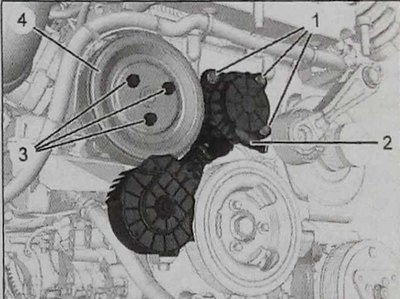

Отверните три болта (1) натяжителя (2) и снимите его.
(Оригинал опубликован на веб-сайте: «AutoInstruction.ru»)
Отверните три болта (3) шкива насоса системы охлаждения (4) и снимите шкив.

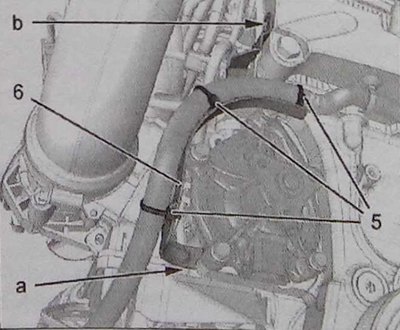

Примечание. Не срезайте хомуты (5).
Снимите крепления опоры жгута проводов (в зонах «а» и «b»).
Отодвиньте опору (6) жгута проводов.

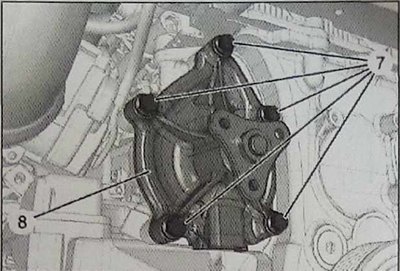

Отверните пять болтов (7) насоса системы охлаждения (8) и снимите его.
Примечание. Перед установкой замените прокладку корпуса насоса ОЖ.
Установите детали в обратном порядке.
