- привод заслонки;
- крышку аккумуляторной батареи.
Отсоедините положительную и отрицательную клеммы аккумуляторной батареи.
Снимите защиту под двигателем.

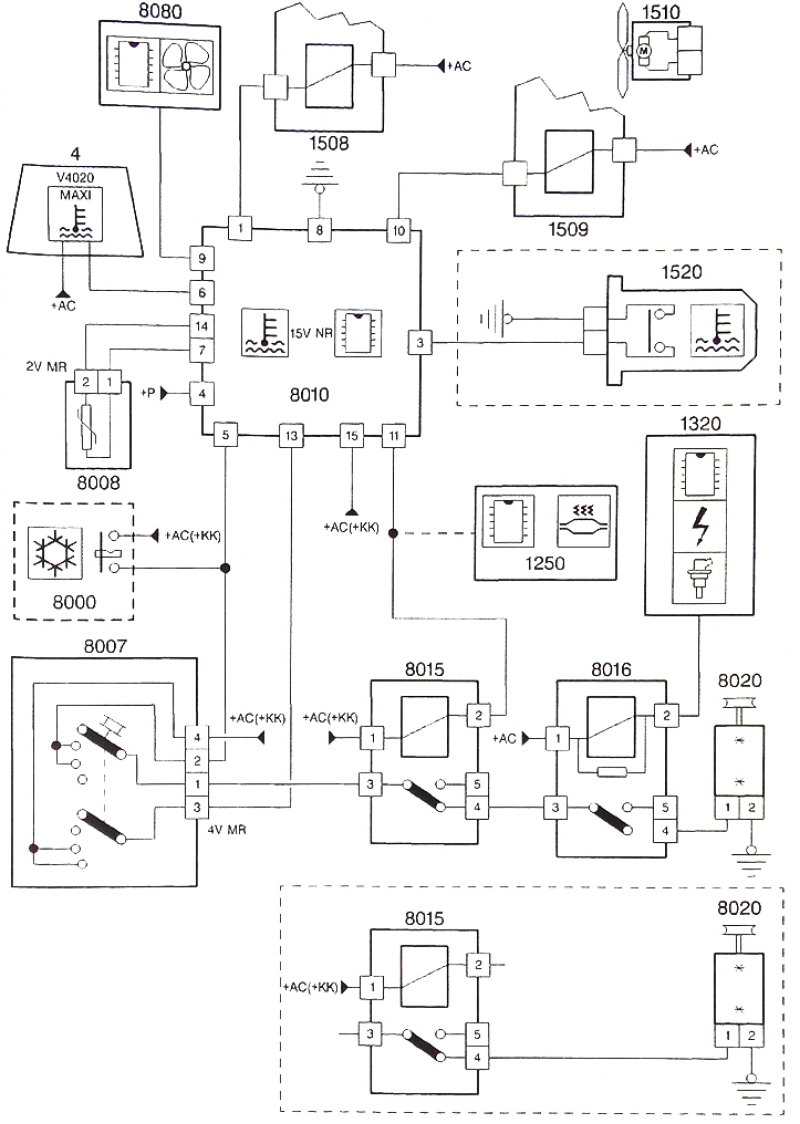

Принципиальная схема подключения компонентов к блоку выхода охлаждающей жидкости
Опорожните контур системы охлаждения (см. соответствующую операцию).
Снимите:
- хомуты (2);
- втулки (3) и (4);
- воздушный фильтр в сборе (1) (см. соответствующую операцию);
- топливный фильтр (см. соответствующую операцию).
Отсоедините трубку (5).
Внимание. Не используйте режущий инструмент или молоток для снятия — установки элементов. Упавшая или получившая значительный удар запасная часть подлежит замене.

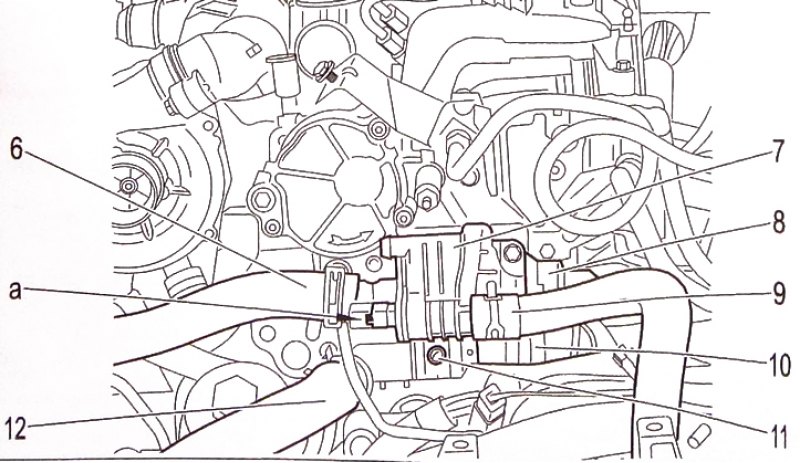

Отсоедините разъем в зоне «а». Открутите болт (11).
Отключите и заглушите патрубки (6), (8), (9), (10), (12).
Снимите крепления и блок выхода охлаждающей жидкости (7).
Внимание. При снятии-установке датчика температуры ОЖ заменяйте прокладку датчика на новую, предварительно смазанную вазелином (см. соответствующую операцию).
При снятии-установке выходного блока охлаждающей жидкости заменяйте его прокладку.

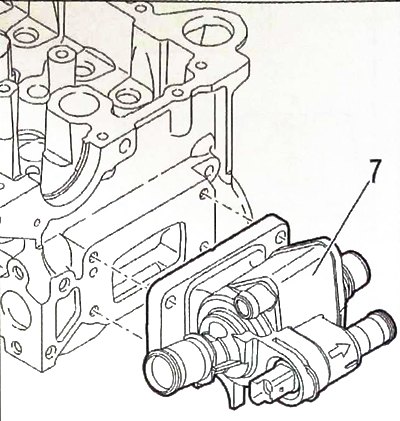

Установите выходной блок охлаждающей жидкости (7) с новой прокладкой.
Внимание. Следите за нормальным положением прокладки в ее гнезде.
Установка остальных деталей производится в порядке, обратном снятию.
Подключите положительную и отрицательную клеммы аккумуляторной батареи.
Заполните систему охлаждения, удалите воздух из системы и установите требуемый уровень жидкости (см. соответствующую операцию).
