Насос охлаждающей жидкости. 1 - ремень привода ГРМ, 2 - звездочка распределительного вала, 3 - звездочка коленчатого вала, 4 - автоматический натяжитель, 5 - ролик натяжителя ремня привода ГРМ, 6 - направляющий ролик, 7 - насос охлаждающей жидкости, 8 - прокладка.
Детали насоса охлаждающей жидкости. 1 - шкив насоса охлаждающей жидкости, 2 - подшипник насоса охлаждающей жидкости в сборе, 3 - корпус насоса охлаждающей жидкости, 4 - уплотнение, 5 - прокладка, 6 - крыльчатка насоса охлаждающей жидкости.
Снятие
1. Отверните сливную пробку и слейте охлаждающую жидкость.
2 Снимите ремень привода навесных агрегатов и автоматический натяжитель.
3. Снимите крышки ремня привода ГРМ, автоматический натяжитель ремня привода ГРМ и направляющий ролик ремня привода ГРМ.
4. Отверните болты крепления насоса охлаждающей жидкости.
5. Снимите насос охлаждающей жидкости в сборе с блока цилиндров.
Проверка
1. Проверьте каждую деталь на отсутствие трещин, повреждения или износа, и замените насос охлаждающей жидкости в сборе если необходимо.
2. Проверьте подшипник на отсутствие повреждения, повышенного шума при работе и медленного вращения, и замените насос охлаждающей жидкости в сборе если необходимо.
3. Проверьте насос на отсутствие утечек охлаждающей жидкости из узла сальника. При необходимости замените насос охлаждающей жидкости в сборе.
Установка

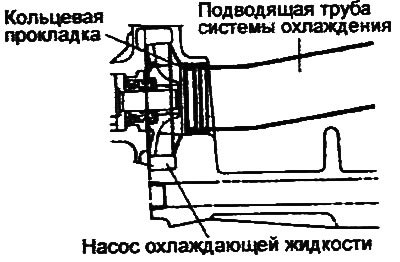

1. Удалите остатки старой прокладки с привалочных поверхностей насоса охлаждающей жидкости и блока цилиндров.

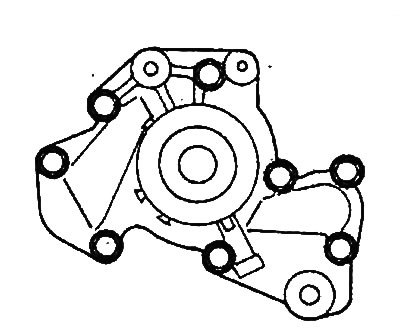

2. Установите насос охлаждающей жидкости вместе с новой прокладкой и затяните болты крепления насоса номинальным моментом.
- Момент затяжки: 15-22 Нм
3. Установите автоматический натяжитель, направляющий ролик и ремень привода ГРМ. Отрегулируйте натяжение ремня привода ГРМ, затем установите крышки ремня привода ГРМ.
4. Установите автоматический натяжитель и ремень привода навесных агрегатов, затем отрегулируйте натяжение ремня автоматическим натяжителем.
5. Заполните систему охлаждения чистой охлаждающей жидкостью.
6. Запустите двигатель и убедитесь в отсутствии утечек охлаждающей жидкости.
