Радиатор в сборе. 1 - крышка радиатора, 2 - верхняя опора радиатора, 3 - шланг расширительного бачка, 4 - расширительный бачок системы охлаждения, 5 - верхний шланг радиатора, 6 - нижний шланг радиатора, 7 - вентилятор радиатора, 8 - вентилятор конденсатора кондиционера.
Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините разъем электродвигателя вентилятора радиатора.
3. Отверните сливную пробку радиатора и слейте охлаждающую жидкость.

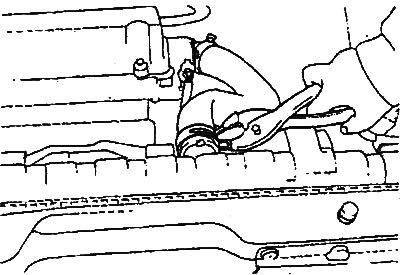

4. Отсоедините верхний и нижний шланги радиатора и трубку расширительного бачка, предварительно нанеся метки относительного положения деталей на шланги и хомуты для облегчения дальнейшей установки.
5. (Модели с АКПП) Отсоедините шланги охладителя рабочей жидкости АКПП.
Внимание: после отсоединения шлангов охладителя рабочей жидкости АКПП необходимо закрыть пробками отверстия в шлангах, штуцеры радиатора и патрубки АКПП, чтобы не допустить вытекания рабочей жидкости АКПП и попадания внутрь посторонних частиц.
(Первоисточник расположен на портале autoinstruction)

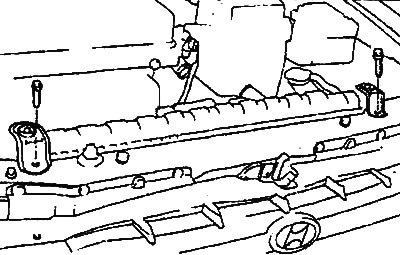

6. Отверните болт крепления верхней опоры радиатора.
7. Снимите радиатор вместе с электровентиляторами.
8. Снимите электродвигатель вентиля-тора радиатора и электродвигатель вентилятора конденсатора кондиционера с радиатора системы охлаждения.
Проверка
1. Проверьте радиатор на отсутствие посторонних предметов между пластинами.
2. Проверьте пластины радиатора на отсутствие изгиба или повреждения. При необходимости, осторожно распрямите пластины.
3. Проверьте радиатор на отсутствие повреждений и отложений накипи, ржавчины или следов коррозии.
4. Проверьте шланги радиатора на отсутствие трещин, повреждений или ухудшения состояния (износ).
5. Проверьте расширительный бачок на отсутствие повреждений.
6. Для моделей с АКПП проверьте шланги охладителя рабочей жидкости АКПП на отсутствие трещин, поереждений или ухудшения состояния (износ).
Установка
1. Установите ранее снятые детали на место.
2. Заполните радиатор и расширительный бачок чистой охлаждающей жидкостью.
3. Запустите двигатель и прогрейте его до момента открытия клапана термостата. Затем заглушите двигатель.
