Трубки и шланги системы охлаждения (двигатели 2,0 л / 2,4 л). 1 - верхний шланг радиатора, 2 - нижний шланг радиатора, 3 - подводящая труба системы охлаждения, 4 - кольцевая прокладка

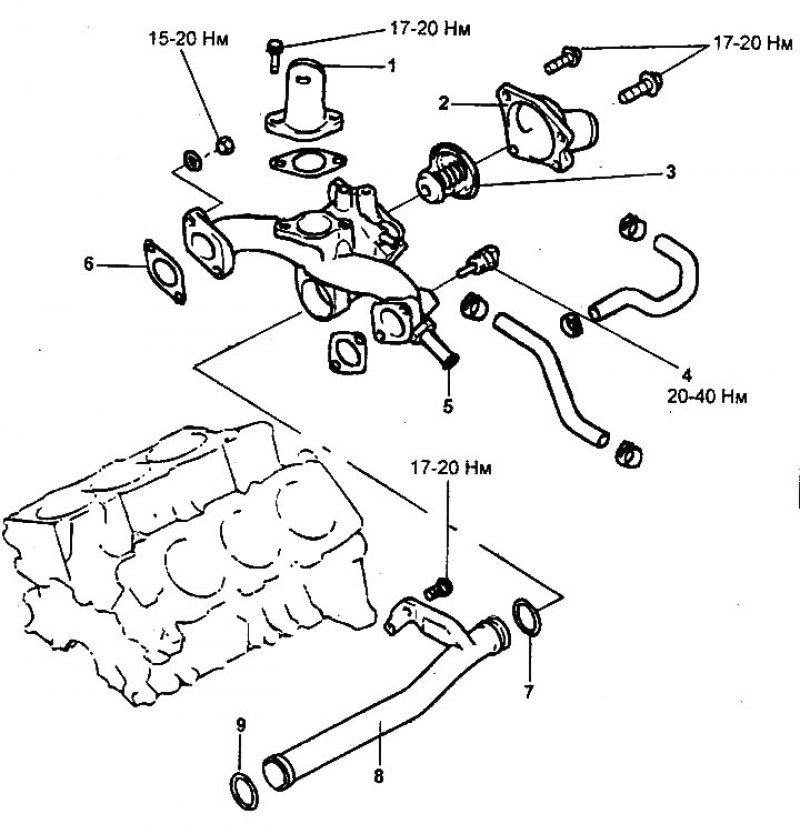

Трубки и шланги системы охлаждения (двигатель 2,7 л). 1 - отводящий патрубок системы охлаждения (для верхнего шланга радиатора), 2 - впускной патрубок системы охлаждения (для нижнего шланга радиатора), 3 - термостат, 4 - датчик температуры охлаждающей жидкости, 5 - штуцер для шланга отопителя, 6 - прокладка, 7 - кольцевая прокладка, 8 - подводящая труба системы охлаждения, 9 - кольцевая прокладка.
Снятие
1. Слейте охлаждающую жидкость.
Примечание: во избежание ожогов не снимайте крышку радиатора или крышку расширительного бачка на горячем двигателе, так как жидкость и пар находятся под давлением.
Информация размещена на интернет-сайте: Autoinstruction.ru
2. Снимите шланги и трубки системы охлаждения.
3. При необходимости, снимите корпус термостата и подводящую трубу системы охлаждения.
Проверка
Проверьте шланги и трубки системы охлаждения на отсутствие трещин, повреждений или отложений на их внутренних стенках. Замените при необходимости.
Установка
1. Установка производится в порядке, обратном снятию.
2. При установке обратите внимание на операцию по установке подводящей трубы системы охлаждения.
- а) Наденьте кольцевую прокладку на подводящую трубу системы охлаждения, нанесите на ее наружную поверхность немного охлаждающей жидкости или воды и затем установите трубу на место.
Примечание:
- Не допускайте попадания моторного масла, а также консистентной смазки на поверхность кольцевой прокладки трубы системы охлаждения.
- Не допускайте попадания на места соединения подводящей трубы системы охлаждения песка, пыли и т.д.
- Вставьте подводящую трубу системы охлаждения в насос охлаждающей жидкости до упора.
- Не устанавливайте кольцевую прокладку, бывшую в эксплуатации. Замените снятую прокладку новой.

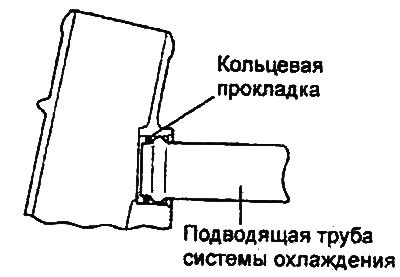

Двигатели 2,0 л / 2,4 л |

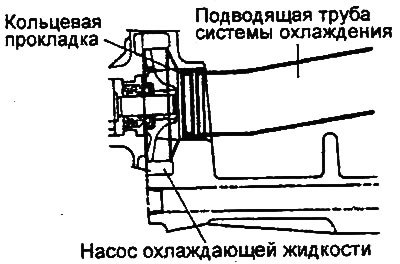

Двигатель 2,7 л. |
3. После завершения установки залейте охлаждающую жидкость.
