Электродвигатель вентилятора радиатора. 1 - электродвигатель вентилятора радиатора, 2 - кожух вентилятора, 3 - вентилятор, 4 - фиксатор вентилятора, 5 - радиатор
Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините разъем электродвигателя вентилятора и отсоедините жгут проводов от фиксатора на кожухе вентилятора.

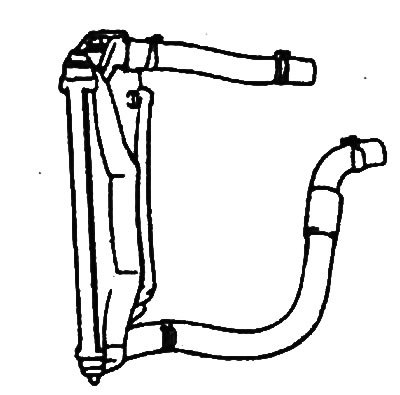

3. (Модели с АКПП) Отсоедините от радиатора шланги охладителя рабочей жидкости АКПП.

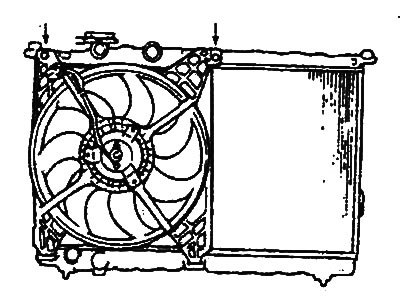

4. Отверните четыре болта крепления кожуха вентилятора.
5. Снимите кожух вентилятора вместе с электродвигателем вентилятора.
6. Снимите фиксатор вентилятора и отсоедините крыльчатку вентилятора от электродвигателя вентилятора.
7. Отверните три винта крепления электродвигателя и снимите электродвигатель с кожуха вентилятора.
Проверка
Электродвигатель вентилятора радиатора
1. Проверьте, что электровентилятор радиатора вращается, когда на выводы электродвигателя подается напряжение аккумуляторной батареи.

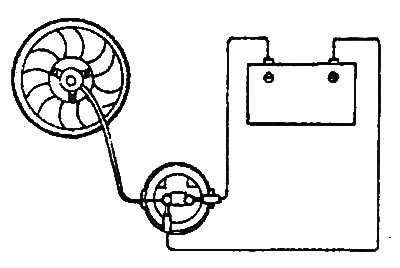

Двигатели 2,0 л / 2,4 л |

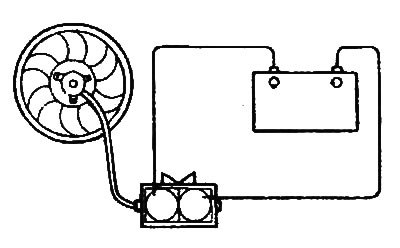

Двигатель 2,7 л |
2. Проверьте отсутствие посторонних шумов при вращении электровентилятора радиатора.
Реле электродвигателя вентилятора радиатора

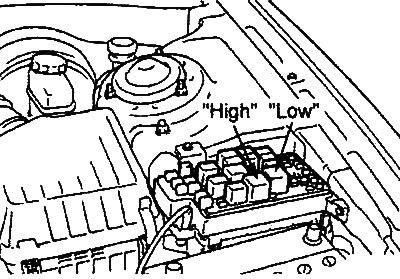

1. Снимите реле (режима "High" и режима "Low") электродвигателя вентилятора радиатора с блока реле в моторном отсеке.

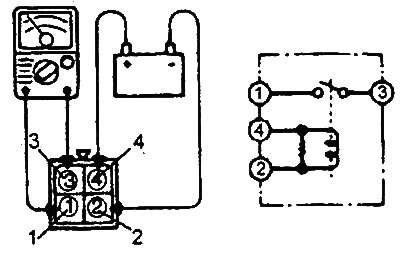

2. Проверьте наличие замкнутой цепи между выводами "2" и "4" реле с помощью омметра.
Таблица. Проверка реле.
Установка
Установка производится в порядке, обратном снятию.
Примечание:
- Убедитесь в отсутствии контакта вентилятора с его кожухом после установки.
- После установки проверьте отсутствие постороннего шума и вибрации при вращении вентилятора.
