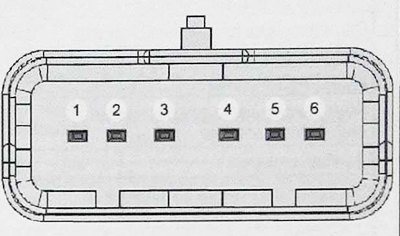

Назначение выводов 6-контактного разъема:
- 1 - «масса»;
- 2 - сигнал запертые двери / система безопасности детей активирована*;
- 3 - сигнал двери открыты / система безопасности детей деактивирована*;
- 4 - электродвигатель блокировки;
- 5 - электродвигатель блокировки / электродвигатель суперблокировки;
- 6 - электродвигатель суперблокировки (в зависимости от версии).
Электрические характеристики
Номинальный ток: 5 мА.
Максимальное значение: 100 мА.
Максимальный ток (концевой выключатель разомкнут): 10 мА при 12 В.
Сопротивление (концевой выключатель разомкнут): более 100 000 Ом.
Сопротивление (концевой выключатель замкнут): 0 Ом.

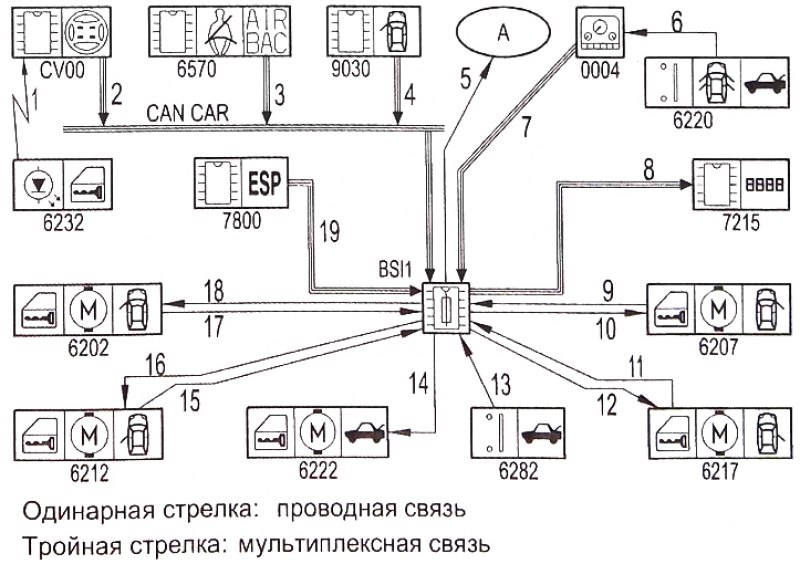

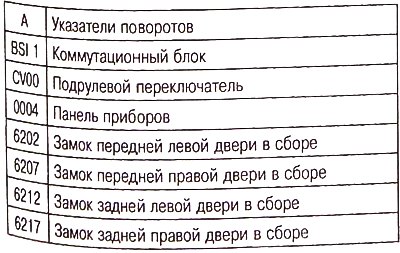

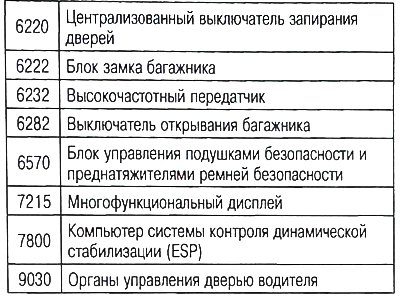

Блок-схема систем управления открывающимися элементами кузова
