Шины данных и система бортовой самодиагностики (OBD)
Все блоки управления, их датчики и исполнительные устройства (кроме блоков ABS, регулировки наклона фар и дополнительного отопителя дизельных моделей) объединены в единую систему, состоящую из двух шин передачи данных: P-шина (шина данных силового агрегата) и I-шина (шина данных приборов). Обе шины подключены к комбинации приборов (MIU) и данные любого блока управления доступны всем остальным блокам. На моделях без систем TC или ESP данные о скорости автомобиля (от блока ABS) подаются напрямую к MIU и также доступны всем системам автомобиля. На остальных моделях данные о скорости автомобиля поступают либо от блока TC/ABS, либо от блока ESP, подключённых к P-шине.

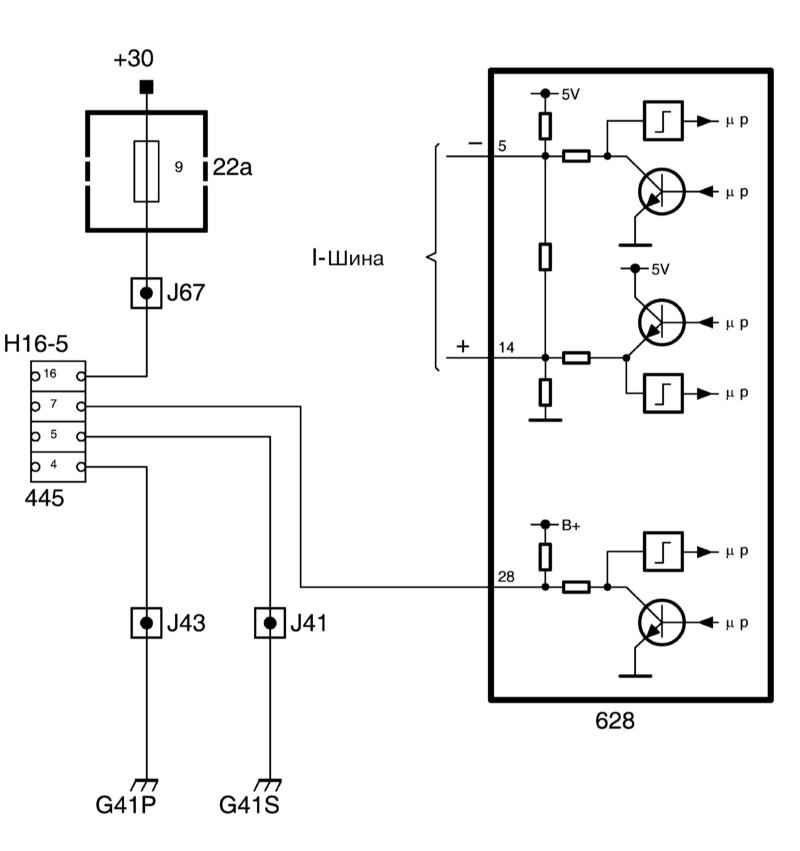

Организация шины данных
1 - ECM; 2 - TCM; 3 - TC/ABS; 4 - P-шина; 5 - MIU; 6 - I-шина; 7 - SID; 9 - TWICE; 10 - Главный блок аудиосистемы; 11 - CD-чейнджер; 12 - Память э/привода сидений; 13 - Память э/привода наружных зеркал; 14 - DICE; 15 - Датчик угла поворота рулевого колеса; 16 - SRS; 17 - ESP; 18 - Помощь при парковке

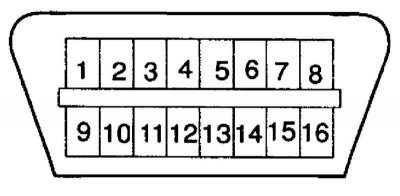

Контакты разъёма DLC №3
4 — Соединение с корпусом
5 — Корпус - сигнальный вывод
7 — Линия K диагностических данных (ISO 9141-2)
16 — Напряжение батареи через предохранитель (при любом положении замка зажигания)
Описываемые в настоящем Руководстве модели оборудованы системой бортовой диагностики второго поколения (OBD II), для доступа к которой используется блок электронного управления панелью приборов (DICE), соединённый с I-шиной.
Считывание данных системы OBD II производится при помощи специального сканера, подключаемого к 16-контактному диагностическому разъёму (DLC). При помощи того же сканера осуществляется и очистка памяти процессора. Выполнение процедур считывания кодов DTC и очистки памяти ECM разумно будет поручить специалистам СТО.
Используемый для связи со сканером диагностический разъём организован согласно стандарту ISO 9141-2.
Сведения о диагностических приборах
Проверка исправности функционирования компонентов систем впрыска и снижения токсичности ОГ производится при помощи универсального цифрового измерителя (мультиметра). Использование цифрового измерителя предпочтительно по нескольким причинам. Во-первых, по аналоговым приборам достаточно сложно (порой - невозможно), определить результат показания с точностью до сотых и тысячных долей, в то время как при обследовании контуров, включающих в свой состав электронные компоненты, такая точность приобретает особое значение. Второй, не менее важной, причиной является тот факт, что внутренний контур цифрового мультиметра, имеет достаточно высокий импеданс. Так как вольтметр подсоединяется к проверяемой цепи параллельно, точность измерения тем выше, чем меньший ток будет проходить через собственно прибор. Данный фактор не является существенным при измерении относительно высоких значений напряжения (9 - 12 В), однако становится определяющим при диагностике выдающих низковольтные сигналы элементов, таких, как, например, лямбда-зонд, где речь идёт об измерении долей вольта.
Параллельное наблюдение параметров сигналов, сопротивлений и напряжений во всех цепях управления возможно при помощи разветвителя, включённого последовательно в разъём блока управления двигателем. При этом на выключенном или работающем двигателе, либо во время движения автомобиля, производится измерение параметров сигналов на клеммах разветвителя, из чего делается вывод о возможных дефектах.
Для диагностики электронных систем автомобиля могут применяться специальные диагностические сканеры или тестеры с определённым картриджем (если предусмотрен), универсальным кабелем и разъёмом. Кроме того, для этой цели можно применить специализированный автомобильный диагностический компьютер, специально разработанный для полной диагностики большинства систем современных автомобилей (например, ADC2000 фирмы Launch HiTech). Также, для этой цели можно применить сканеры и специализированные диагностические анализаторы, например, FDS 2000, Bosch FSA 560 (bosch.de), KTS500 (0 684 400 500) или обычный персональный компьютер со специальным адаптером, кабелем (например, комплект 1 687 001 439) и установленной программой браузером OBD II.
Некоторые сканеры, помимо обычных операций диагностики, позволяют, при соединении с персональным компьютером, распечатывать хранящиеся в памяти блока управления принципиальные схемы электрооборудования (если таковые заложены), программировать противоугонную систему, наблюдать сигналы в цепях автомобиля в реальном масштабе времени.
