Блок управления ABS (модели до 09.1998 г. вып.)
1. Снимите нижнюю секцию отделки вещевого ящика.

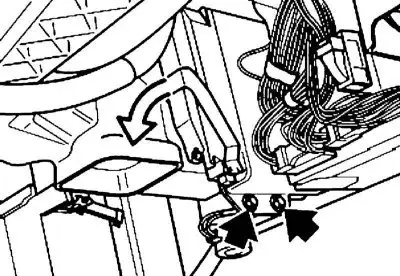

2. Выверните болты крепления, сдвиньте блок управления вниз, так чтобы можно было разъединить разъем электропроводки блока и снимите его.
Блок управления ABS/ASC T/DSC (модели с 09.1998 г. вып.)
После установки нового блока управления его следует запрограммировать, а на моделях с системой DSC дополнительно необходимо произвести согласование датчика положения рулевого колеса. Для этих процедур потребуется диагностический сканер.

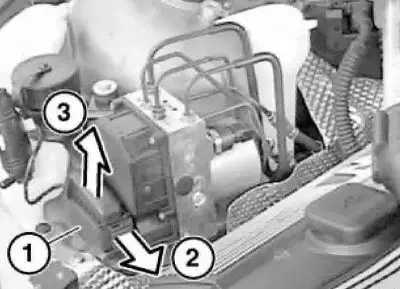

1. Разъедините разъем (1), сдвинув фиксатор в направлении (2), и выньте разъем, потянув его в направлении (3) (вертикально вверх).
При установке во избежание повреждения контактов вставляйте вилку разъема в блок управления, держа его строго перпендикулярно.

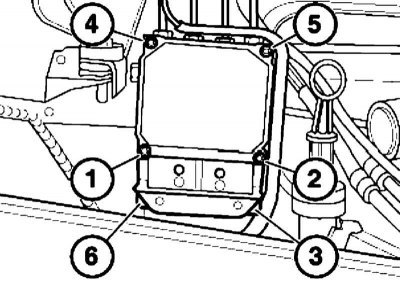

2. Выверните винты (1) и отсоедините электронный блок управления (2) от гидромодулятора.
При установке используйте новые винты.
3. Визуально проверьте уплотняемую поверхность гидромодулятора на отсутствие повреждений и очистите ее.
При этом не допускается использование инструментов с острыми кромками и агрессивных чистящих средств. Проверьте контакты разъема на отсутствие коррозии и повреждений. При обнаружении дефектов уплотняемой поверхности или контактов замените гидромодулятор.
4. Осторожно насадите блок управления на гидромодулятор, не допуская перекашивания катушек возбуждения. Кромка корпуса блока управления должна скользить по выступу гидромодулятора.
5. Прижмите блок управления к гидромодулятору и вверните крепежные болты (1 и 2), не затягивая их до тех пор, пока корпус блока управления не будет равномерно прилегать к гидромодулятору. Вверните болты с 1 по 6 до прилегания контактных поверхностей, а затем – с требуемым усилием в последовательности от 1 до 6.
