2. Откачайте тормозную жидкость из резервуара ГТЦ.
Гидромодулятор ABS

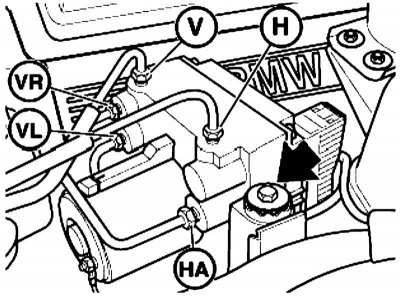

Тормозные трубки и болт крепления гидромодулятора ABS
V (передние колеса) — от двуполостного ГТЦ контура V к гидромодулятору контура V (контур привода тормозных механизмов передних колес)
H (задние колеса) — от двуполостного ГТЦ контура H к гидромодулятору контура H (контур привода тормозных механизмов задних колес)
VR (правое переднее колесо) — от гидромодулятора VR к тормозному механизму VR
VL (левое переднее колесо) — от гидромодулятора VL к тормозному механизму VL
HR (правое заднее колесо) — от гидромодулятора HR к тормозному механизму HR
HL (левое заднее колесо) — от гидромодулятора HL к тормозному механизму HL
HA (задний мост) — от гидромодулятора HA к тормозному механизму задних колес
1 — Мембранный демпфер отводящего канала
1. Разъедините центральный разъем (1), отдайте гайку (2) и отсоедините кабель массы.
Не допускайте попадания тормозной жидкости в разъемы электропроводки.
2. Отсоедините тормозные трубки, выверните болт и снимите гидромодулятор. При необходимости пометьте трубки, чтобы не перепутать их при установке.
3. Установка производится в обратном порядке. В заключение прокачайте тормозную систему.
Гидромодулятор ABS/ASC T, DSC3 (с 09.1998 г. вып.)

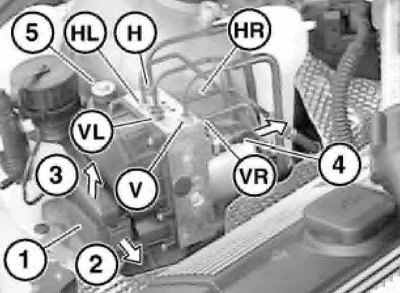

Тормозные трубки и разъемы гидромодулятора ABS/ASC T, DSC3
V (передние колеса) — от двуполостного ГТЦ контура V к гидромодулятору контура V (контур привода тормозных механизмов передних колес)
H (задние колеса) — от двуполостного ГТЦ контура H к гидромодулятору контура H (контур привода тормозных механизмов задних колес)
VR (правое переднее колесо) — от гидромодулятора VR к тормозному механизму VR
VL (левое переднее колесо) — от гидромодулятора VL к тормозному механизму VL
HR (правое заднее колесо) — от гидромодулятора HR к тормозному механизму HR
HL (левое заднее колесо) — от гидромодулятора HL к тормозному механизму HL
HA (задний мост) — от гидромодулятора HA к тормозному механизму задних колес
1 — Мембранный демпфер отводящего канала
1. Разблокируйте фиксатор разъема (1) в направлении (2) и разъедините разъем, потянув его в направлении (3) вертикально вверх. Отсоедините тормозные трубки, при необходимости предварительно пометив их, чтобы не перепутать при установке.
2. На моделях с DSC расфиксируйте и разъедините разъем (4) от датчика давления.
3. Выверните болт (5) и снимите гидромодулятор, не допуская перегиба и деформации тормозных трубок.
4. Установка производится в обратном порядке. В заключение прокачайте тормозную систему.
Гидромодулятор ABS/ASC T, DSC1, DSC2, DSC3 (до 09.1998 г. вып.)
Тормозные трубки и разъемы гидромодулятора ABS/ASC T, DSC1, DSC2, DSC3
V (передние колеса) — от двуполостного ГТЦ контура V к гидромодулятору контура V (контур привода тормозных механизмов передних колес)
H (задние колеса) — от двуполостного ГТЦ контура H к гидромодулятору контура H (контур привода тормозных механизмов задних колес)
VR (правое переднее колесо) — от гидромодулятора VR к тормозному механизму VR
VL (левое переднее колесо) — от гидромодулятора VL к тормозному механизму VL
HR (правое заднее колесо) — от гидромодулятора HR к тормозному механизму HR
HL (левое заднее колесо) — от гидромодулятора HL к тормозному механизму HL
HA (задний мост) — от гидромодулятора HA к тормозному механизму задних колес
1 — Мембранный демпфер отводящего канала
1. Разъедините центральный разъем (1 на иллюстрации), отдайте гайку (2) и отсоедините кабель массы.
Не допускайте попадания тормозной жидкости в разъемы электропроводки.
2. Отсоедините тормозные трубки, выверните болт (см. иллюстрацию Тормозные трубки и болт крепления гидромодулятора ABS) и снимите гидромодулятор. При необходимости пометьте трубки, чтобы не перепутать их при установке.
3. Установка производится в обратном порядке. Убедитесь в правильности установки мембранного демпфера отводящего канала: штифт должен войти в отверстие. В заключение прокачайте тормозную систему.
