Внимание! Автоматическая коробка передач герметична, поэтому для этой операции рабочую жидкость из коробки сливать не надо.
Рис. 6.133. Установка тяг для удерживания пружины: 1 - тяга; 2 - пружина
- установите с обеих сторон тяги 1 (рис. 6.133), удерживающие пружины 2 амортизаторной стойки;
- ослабьте момент затяжки болтов крепления передних колес;
- поднимите автомобиль на подъемнике и снимите передние колеса;

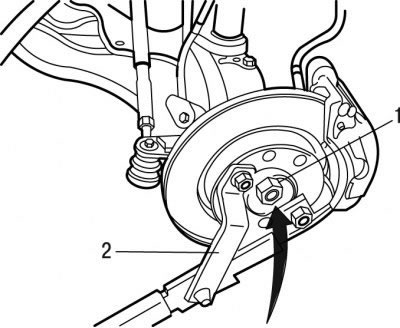

Рис. 6.134. Отворачивание гайки крепления привода передних колес: 1 - гайка; 2 - приспособление
- при помощи приспособления 2 (рис. 6.134) застопорите ступицу колеса и отверните гайку 1;

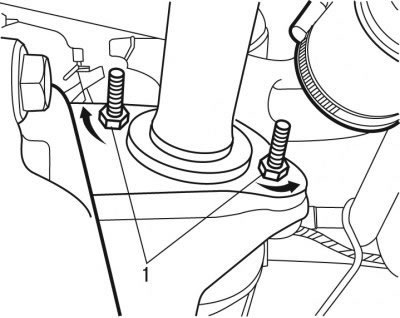

Рис. 6.135. Отворачивание гаек промежуточной опоры: 1 - гайки
- с правой стороны отверните гайки 1 (рис. 6.135) и поверните болты на 90°;

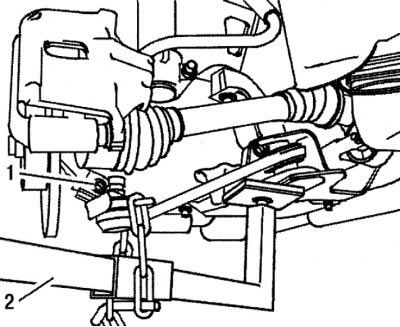

Рис. 6.136. Отсоединение шаровой опоры от поворотного кулака: 1 - болт; 2 - приспособление
- отверните болт 1 (рис. 6.136) крепления шаровой опоры;
- снимите шаровую опору с помощью приспособления 2, зафиксировав нижний рычаг в нижнем положении;
- поверните колеса вправо до упора;
Смотрите оригинал на указанном сайте autoinstruction
Рис. 6.137. Снятие привода колес: 1 - наружный ШРУС
- выньте шлицевый хвостовик наружного шарнира 1 (рис. 6.137) из ступицы колеса и снимите вал привода колес с коробки передач;
- аналогичные операции повторите с левой стороны, за исключением операций с промежуточной опорой, повернув колеса до упора влево.
Установку привода передних колес проводите в следующем порядке:
1) проверьте:
- отсутствие люфтов в шарнирах;
- состояние гофр грязезащитных чехлов;

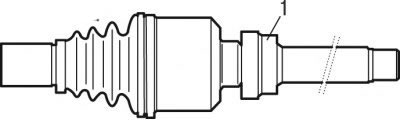

Рис. 6.138. Внутренний шарнир с подшипником: 1 - подшипник
- состояние подшипника 1 (рис. 6.138);
2) очистите и смажьте консистентной смазкой шлицы ступицы колеса и шлицы хвостовика наружного шарнира;
3) смажьте шлицы вала привода колес со стороны коробки передач и шлицы шестерен дифференциала;
4) смажьте консистентной смазкой наружное кольцо подшипника 1 и его гнездо в нижней правой опоре двигателя;
Рис. 6.139. Проверка наличия уплотнительного кольца: 1 - уплотнительное кольцо; 2 - вал
5) проверьте наличие и состояние уплотнительного кольца 1 (рис. 6.139);
6) завершите установку приводов колес в последовательности, обратной снятию.
