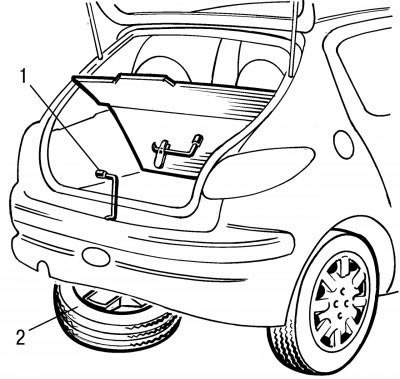

Рис. 1.10. Запасное колесо
Замена колеса — наиболее часто проводимая самостоятельно операция. Запасное колесо расположено на держателе снаружи под полом кузова в районе багажника (рис. 1.10). Оно может быть как полноразмерным, так и узкоразмерным типа «галета».
Замену колеса проводите в следующем порядке:
- поставьте автомобиль в стороне от транспортного потока (обочина дороги, площадка);
- установите передние колеса в положение для прямолинейного движения;
- разблокируйте рулевое управление, вынув ключ зажигания, и включите стояночный тормоз;
- включите 1-ю передачу или передачу заднего хода, если автомобиль комплектуется механической коробкой передач (на автомобиле с «автоматом» установите рычаг переключения в положение «Р»);
- включите аварийную световую сигнализацию;
- выставите знак аварийной остановки или проблесковый фонарь;
- достаньте запасное колесо;
- установите противооткатный упор на противоположном колесе;
- отверните болт крепления держателя колеса на полу багажника, под ковриком, используя ключ 1 (рис. 1.10);
- приподнимите держатель запасного колеса и отцепите блокиратор (крючок) фиксации держателя;
- достаньте домкрат 2, который расположен внутри запасного колеса;
- установите домкрат у ближнего к заменяемому колесу приемного гнезда Е (см. рис. 1.5) так, чтобы его опора полностью опиралась на дорогу, а консоль вошла в прямоугольное отверстие приемного гнезда;
- снимите декоративный колпак и ослабьте крепление колеса;
- приподнимите автомобиль так, чтобы заменяемое колесо оторвалось от дорожного покрытия;
- отверните колесные болты и снимите колесо;
- прочистите и просушите резьбовые отверстия под болты крепления колеса;
Внимание! Болты перед установкой должны быть чистыми и сухими.
Внимание! Не смазывайте болты и резьбу отверстий.
- установите запасное колесо и вверните от руки болты крепления колеса;
- опустите автомобиль и уберите домкрат;
- затяните окончательно болты крепления колеса крест-накрест моментом 85 Н·м (8,5 кгс·м);
- установите колпак колеса, проследив прохождение вентиля. Колпак устанавливается с щелчком запирания.
Рис. 1.5. Места установки домкрата
Внимание! 1. Рекомендуется устанавливать болты крепления колеса с «секретками».
Внимание! 2. Узкоразмерное запасное колесо типа «галета» оснащено шиной 115/70 R15, которую можно использовать лишь кратковременно. Давление воздуха в запасном колесе 4,2 бар (4,2 кгс/см2). Максимальная скорость не более 80 км/ч.
