- инерционный съемник 0316-А;
- приспособление, имитирующее амортизатор;
- головка ключа 0539-С.
Снятие торсионов проводите в следующем порядке:
- снимите амортизатор, когда автомобиль стоит на колесах;

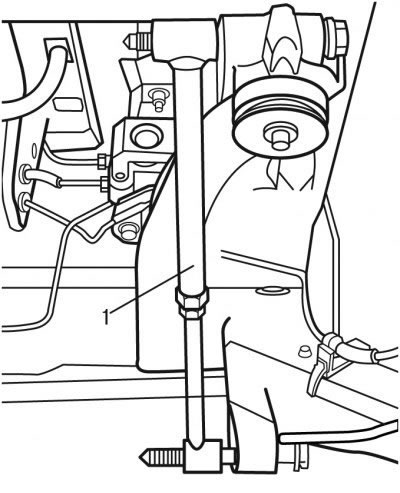

Рис. 7.27. Установка приспособления, имитирующего амортизатор: 1 - приспособление
- установите вместо амортизатора приспособление 1 (рис. 7.27), имитирующее амортизатор, и закрепите его гайками;
- поднимите заднюю часть автомобиля и установите на опоры;
- снимите задние колеса;

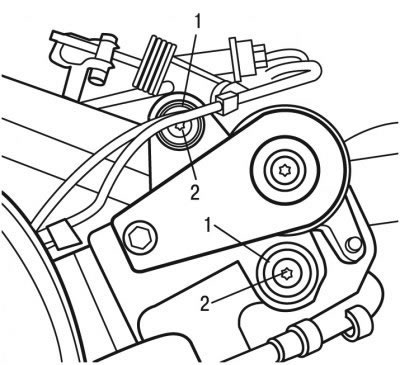

Рис. 7.28. Отворачивание болтов торсионов: 1 - упорные шайбы; 2 - болты
- отверните болты 2 (рис. 7.28) и снимите упорные шайбы 1;

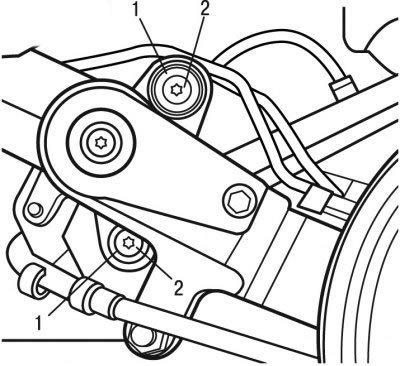

Рис. 7.29. Отворачивание болтов торсионов: 1 - упорные шайбы; 2 - болты
- отверните болты 2 (рис. 7.29) и снимите упорные шайбы 1;
- отметьте с помощью двух ударов зубилом положение рычага относительно торсиона;

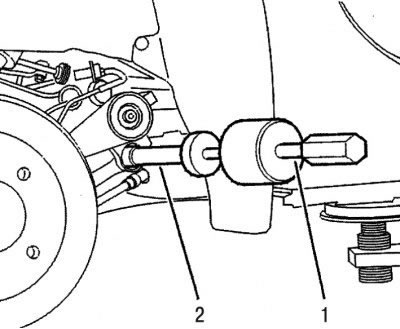

Рис. 7.30. Установка инерционного съемника: 1 - инерционный съемник; 2 - приспособление
- установите приспособление 2 (рис. 7.30) на конец торсиона;
- установите на приспособление инерционный съемник 1;
- нажмите на торсион, чтобы сорвать его с места;
- для снятия торсиона потяните его;
- удерживайте рычаг, чтобы не дать ему вернуться обратно к торсиону;
- снимите приспособление 2 и инерционный съемник 1;
Внимание! Прежде чем снимать приспособление, имитирующее амортизатор, зафиксируйте рычаг, чтобы удерживать его в исходном положении.

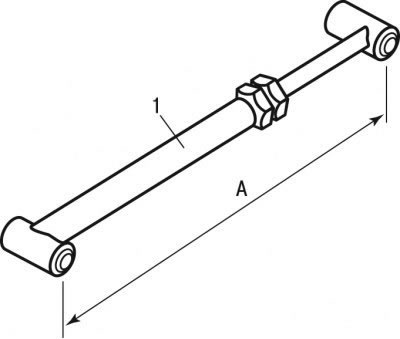

Рис. 7.31. Приспособление, имитирующее амортизатор: 1 - приспособление; А - размер для установки
- снимите приспособление, имитирующее амортизатор, и запишите размер А (рис. 7.31).
Установку торсионов проводите в следующем порядке:

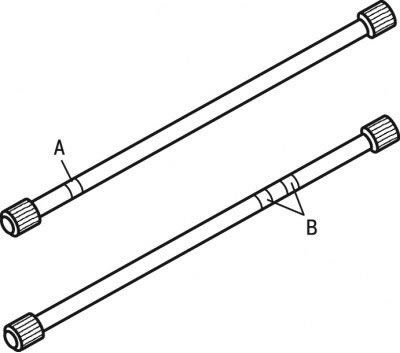

Рис. 7.32. Метки на торсионах: А - одна метка; В - две метки
1) отрегулируйте размер А (см. рис. 7.31) приспособления: на величину, определенную для коррекции эталонной высоты; на величину, указанную в характеристиках при замене рычага; на величину, получаемую при демонтаже;
Внимание! Не перепутайте рычаги при установке. Правый рычаг соединяется с торсионом, имеющим круглую метку А (рис. 7.32) краской. Левый рычаг соединяется с торсионом, имеющим две круглые метки В, нанесенные краской.
2) очистите шлицы торсионов и внутренние шлицы рычагов;
3) смажьте шлицы рычагов смазкой ESSO NORVA 275;
4) вставьте торсион поперек крепления рычага:
- в случае коррекции эталонной высоты переместите сделанные при демонтаже метки на требуемое число шлицев;
- в случае установки нового торсиона, поворачивая торсион на один шлиц, найдите положение, в котором он свободно входит на 8-10 мм;
- в остальных случаях совместите метки, сделанные при демонтаже;
Примечание. Торсион не вставляется на всю длину своих шлицев: его концы не расположены на одной оси, так как концы торсиона имеют парное число шлицев. Имеется два диаметрально противоположных положения, в которых торсион свободно устанавливается без изменения эталонной высоты.
5) завершите установку до упора, применив приспособление 2 (см. рис. 7.30) и инерционный съемник 1;
6) снимите приспособление и съемник;

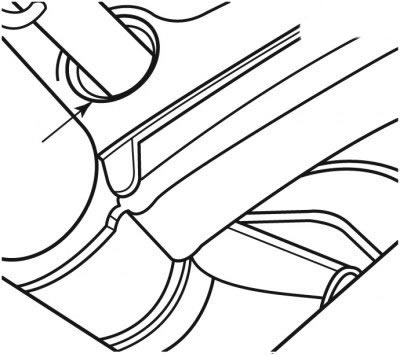

Рис. 7.33. Заполнение гнезда смазкой
7) заполните гнездо (рис. 7.33) смазкой ESSO NORVA 275;
8) нанесите смазку на концы шлицев торсионов;
9) установите упорные шайбы 1 (см. рис. 7.28) и затяните болты 2 моментом 20 Н·м;
10) установите упорные шайбы 1 (см. рис. 7.29) и затяните болты 2 моментом 20 Н·м.
