Снятие задних тормозных колодок проводите в следующем порядке:
1) включите 1-ю передачу и установите упоры под колеса;
2) поднимите домкратом автомобиль со стороны снимаемого колеса;
3) снимите колесо;
4) снимите фильтр питающего бачка с тормозной жидкостью;
5) откачайте из бачка с помощью шприца часть тормозной жидкости;
6) установите на место фильтр;
Рис. 9.9. Снятие шплинта: 1 - шплинт; 2 - палец
7) снимите шплинт 1 (рис. 9.9) и палец 2;
8) выньте тормозные колодки;
9) проверьте визуально:

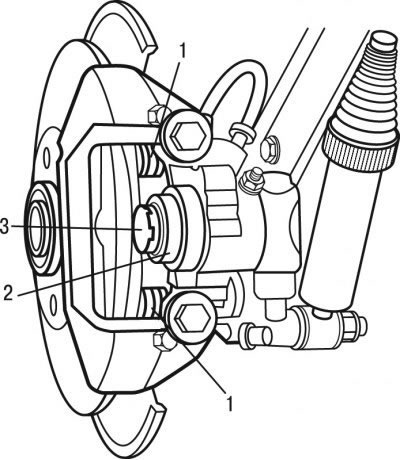

Рис. 9.10. Проверка технического состояния заднего тормозного механизма: 1 - защитные гофрированные колпаки; 2 - манжета; 3 - поршень
- герметичность по окружности поршня 3 (рис. 9.10);
- состояние и правильность прилегание защитной манжеты 2 и защитных гофрированных колпаков 1;
- износ тормозного диска;
10) замените неисправные детали;

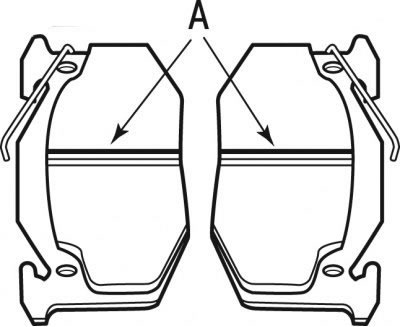

Рис. 9.11. Тормозные колодки задних тормозных механизмов: А - канавки
11) если у накладок тормозных колодок исчезла канавка А (рис. 9.11), необходимо обязательно заменить тормозные колодки;
12) очистите тормозной суппорт и тормозной диск от пыли и грязи;

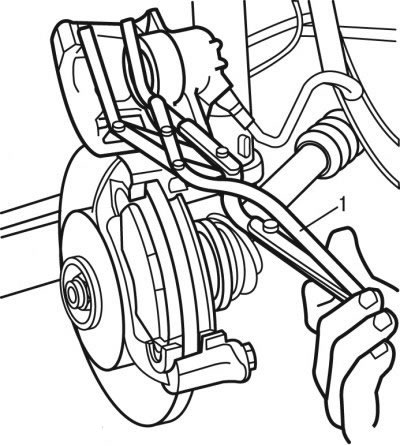

Рис. 9.5. Утапливание поршня внутрь цилиндра: 1 - зажим
13) с помощью зажима 1 (см. рис. 9.5) утопите поршень в цилиндр до упора.
Установку задних тормозных колодок проводите в следующем порядке:

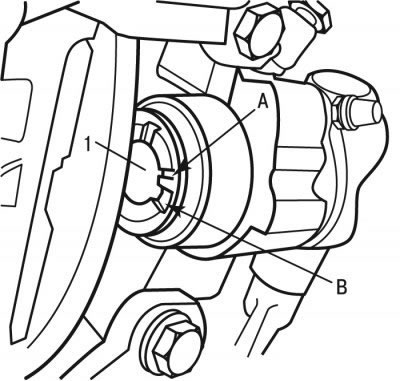

Рис. 9.12. Установка поршня заднего дискового тормозного механизма: 1 - поршень; А - метка; В - канавка
- разверните поршень 1 (рис. 9.12) так, чтобы метка А располагалась над или под канавкой В;
- установите внутреннюю тормозную колодку вместе с пружиной;
Примечание. Внутренняя тормозная колодка имеет выступ.
- установите внешнюю тормозную колодку вместе с пружиной;

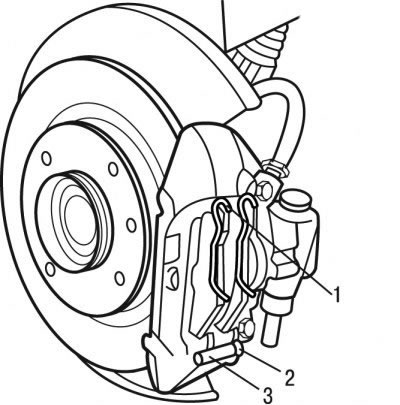

Рис. 9.13. Установка тормозных колодок на задние дисковые тормозные механизмы: 1 - упор; 2 - шплинт; 3 - палец
- раздвиньте обе тормозные колодки до касания верхнего упора 1 (рис. 9.13);
- установите палец 3 и новый шплинт 2;
- проверьте уровень тормозной жидкости в питающем бачке и при необходимости долейте;
- потяните за рычаг стояночного тормоза примерно десять раз;
- установите на место колесо, завернув болты моментом 85 Н·м;
- опустите заднюю часть автомобиля;
- пустите двигатель и несколько раз с нарастающим усилием нажмите на педаль тормоза, перед тем как начать движение.
