Разборка
1. Снимаем стартер (см. «Стартер — снятие и установка»).
2. Снимаем втягивающее реле (см. «Втягивающее реле — замена»).
Замечание. Если необходимо заменить только щеточный узел, втягивающее реле можно не снимать, достаточно отвернуть гайку и снять провод с его вывода.

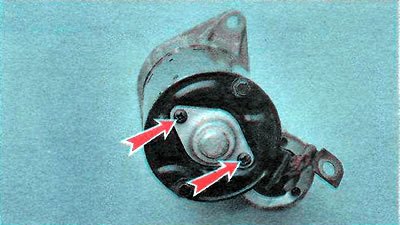

3. Крестовой отверткой отворачиваем два винта крепления...

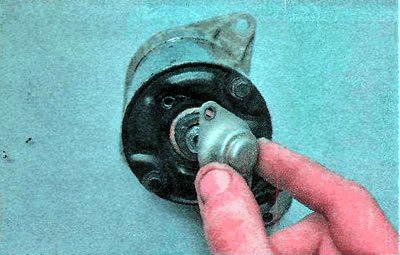

...и снимаем защитную крышку.

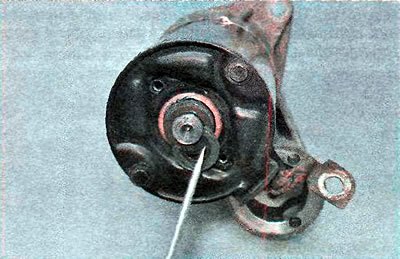

4. Поддеваем отверткой и снимаем стопорное кольцо.

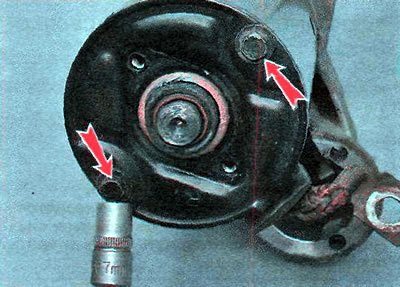

5. Ключом на 7 мм выворачиваем два стяжных болта стартера.
6. Снимаем заднюю крышку стартера.

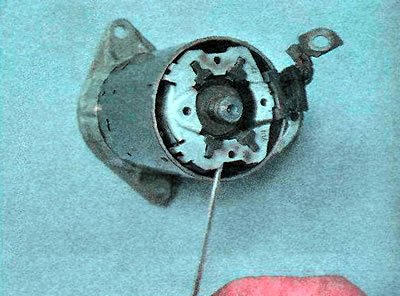

7. Поддеваем отверткой и извлекаем из корпуса щеточный узел.
8. Измеряем длину щеток. Если длина одной из щеток менее 4—5 мм, щеточный узел необходимо заменить.

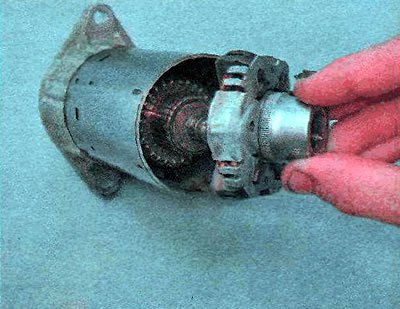

Замечание. При установке щеточного узла на ротор для фиксации щеток в щеткодержателях удобно использовать торцовую головку из набора инструментов.

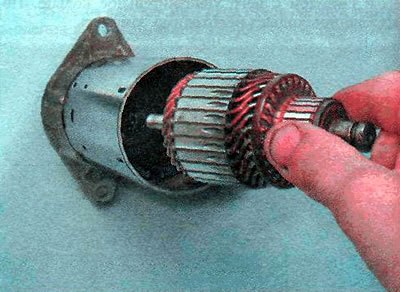

9. Извлекаем из корпуса ротор.

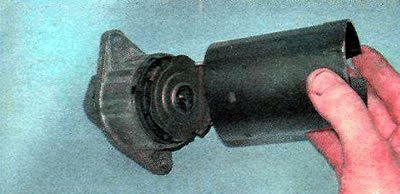

10. Снимаем корпус.

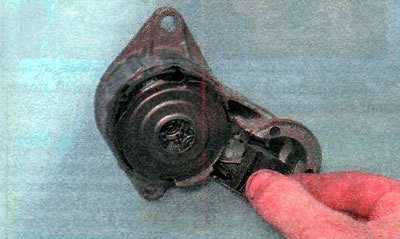

11. Извлекаем опору рычага привода.

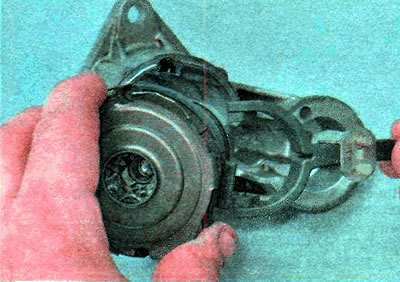

12. Извлекаем привод из передней крышки и снимаем с него рычаг.

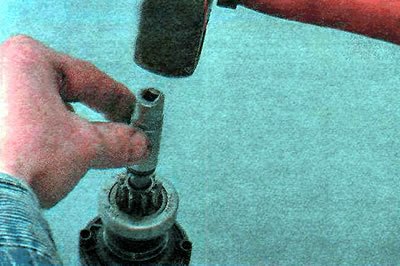

13. Торцовой головкой на 13 мм осаживаем кольцо ограничителя хода привода стартера.

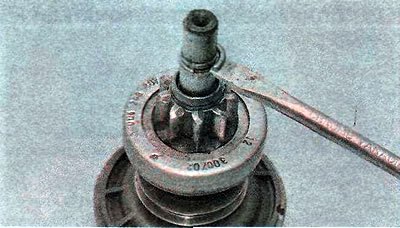

14. Поддеваем шлицевой отверткой и снимаем стопорное кольцо.

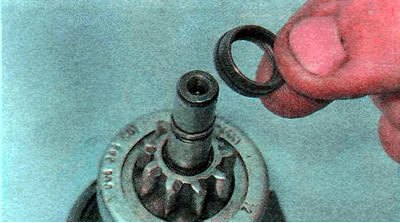

15. Снимаем кольцо ограничителя хода привода.

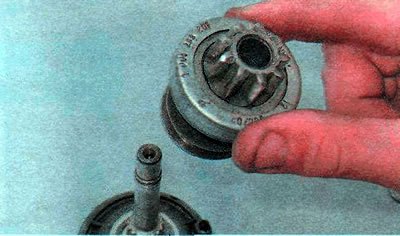

16. Снимаем привод.
17. Осматриваем детали стартера. Сильно изношенные и поврежденные детали заменяем.
Сборка

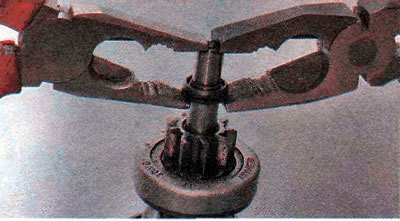

Устанавливаем детали в обратной последовательности. Кольцо ограничителя хода привода поджимаем к стопорному кольцу пассатижами.
