Замечание. Работа показана на примере левой двери. Об особенностях снятия обивки правой двери см. в тексте.
Снятие обивки передней двери
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем декоративную накладку бокового зеркала заднего вида (см. «Боковое зеркало заднего вида - проверка и замена»).

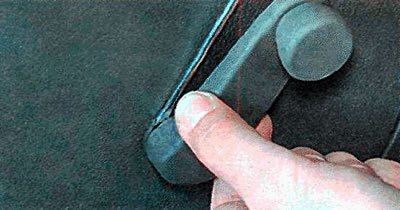

3. Если установлены стеклоподъемники с ручным приводом, при помощи широкой шлицевой отверткой разжимаем фиксатор...

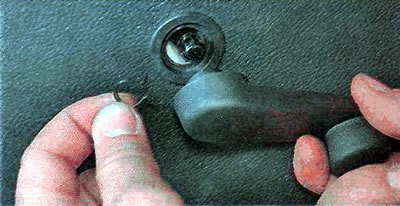

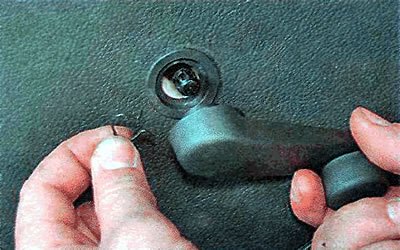

...и снимаем ручку вместе с фиксатором.
При помощи тонкой шлицевой отвертки извлекаем заглушки из внутренних ручек.
4. Если установлены электростеклоподъемники, то для обивки левой двери снимаем блок управления электростеклоподъемниками (см. «Блок управления электростеклоподъемниками — проверка и замена»), а для обивки правой двери снимаем клавишу управления элекгростеклоподьемником (см. «Клавиши управления электростеклоподъемниками пассажирских дверей — проверка и замена») или (на автомобилях с ручными стеклоподъемниками) аналогичным образом извлекаем заглушки.

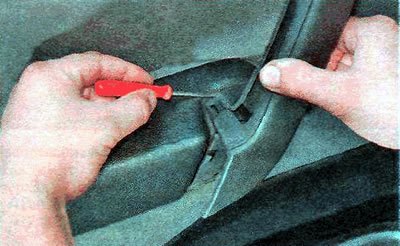

5. Поддеваем тонкой шлицевой отверткой накладку внутренней ручки и отводим ее от обивки двери.

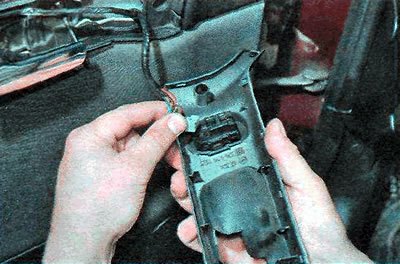

6. Если установлены боковые зеркала с электроприводом, отсоединяем колодку жгута проводов от блока управления зеркалами и снимаем накладку окончательно.

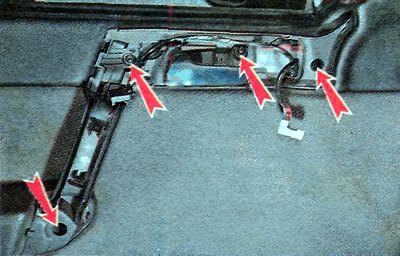

7. Крестовой отверткой выворачиваем четыре винта крепления внутренней ручки.

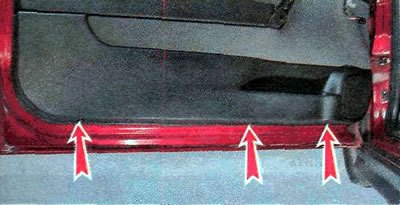

8. Крестовой отверткой выворачиваем три нижних винта крепления обивки.

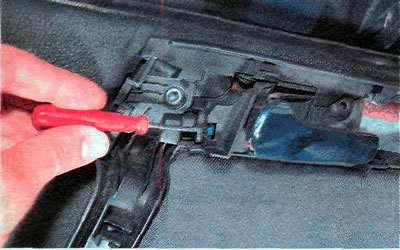

9. Тонкой шлицевой отверткой немного утапливаем фиксатор держателя оболочки троса открывания.

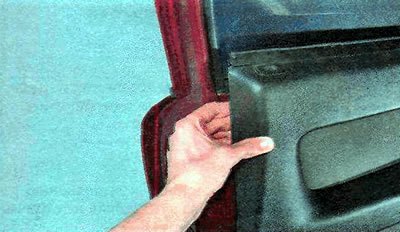

10. Тянем обивку двери за нижний край на себя до момента выхода всех ее держателей из отверстий двери. Затем приподнимаем обивку вверх и отводим ее от двери.

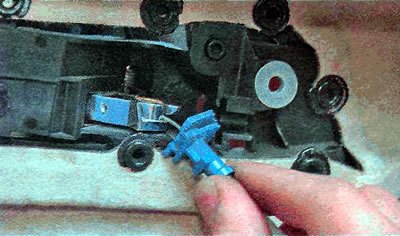

11. Отсоединяем от обивки двери держатель оболочки троса.

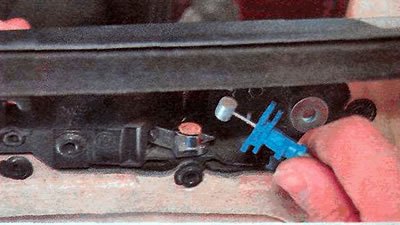

12. Выводим наконечник троса из зацепления с ручкой отпирания двери и окончательно снимаем обивку.
Снятие обивки задней двери
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

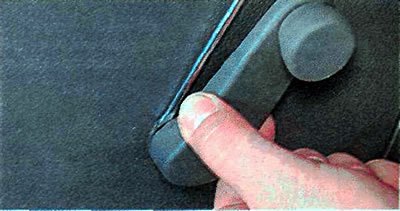

2. Если установлены стеклоподъемники с ручным приводом, при помощи широкой шлицевой отвертки разжимаем фиксатор...
...и снимаем ручку вместе с фиксатором.
При помощи тонкой шлицевой отвертки извлекаем заглушки из внутренних ручек.
Если установлены электростеклоподъемники, снимаем клавишу управления электростеклоподъемником (см. «Клавиши управления электростеклоподъемниками пассажирских дверей — проверка и замена»).

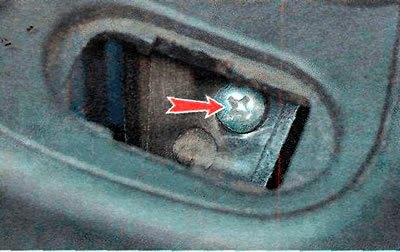

3. Крестовой отверткой выворачиваем передний винт крепления внутренней ручки.

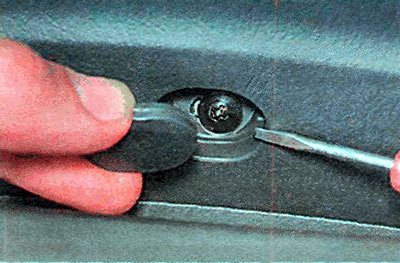

4. Поддеваем тонкой шлицевой отверткой и снимаем декоративную заглушку центрального винта крепления внутренней ручки двери.

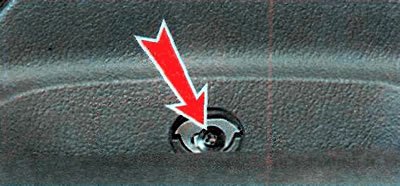

5. Крестовой отверткой выворачиваем центральный винт крепления внутренней ручки двери.
6. Снимаем высокочастотный динамик (см. «Динамики акустической системы — замена») и крестовой отверткой выворачиваем расположенный под динамиком винт крепления так, как на модели Zafira (см. «Обивки дверей модели Zafira — снятие и установка»).
7. Крестовой отверткой выворачи ваем нижние винты крепления обивки (аналогично снятию обивки передней двери, см. выше).
8. Тянем обивку двери за нижний край на себя до момента выхода всех ее держателей из отверстий двери. Затем приподнимаем обивку вверх и отводим ее от двери.
9. Отсоединяем от обивки двери держатель оболочки троса и выводим его наконечник из зацепления с ручкой отпирания двери (аналогично снятию обивки передней двери, см. выше) и окончательно снимаем обивку.
Установка обивок

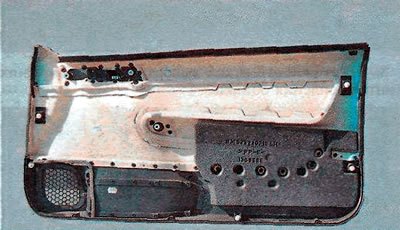

1. Перед установкой обивки проверяем состояние ее держателей (расположение и количество держателей может отличаться в зависимости от места установки, модели автомобиля и типа кузова).
Оригинал можно просмотреть на сайте www.Autoinstruction.ru

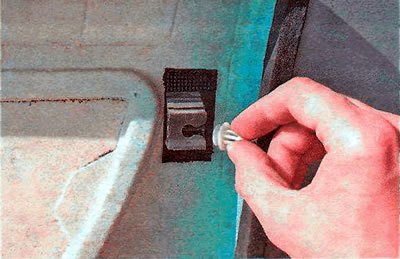

2. Сломанные и поврежденные держатели необходимо заменить.
3. При установке обивки двери сначала надеваем на дверь ее верхний край, а затем прижимаем к двери, пока держатели не зафиксируются в отверстиях двери.
4. Дальнейшую установку проводим в обратном порядке.
