Проверка электропривода регулировки зеркала (Opel Zafira A)

Оглавление: Электропривод не работает во всех…↓ Электропривод не работает во всех…↓ Электропривод не работает в каком-то…↓

В зависимости от характера неисправности электропривода боковых зеркал последовательность проверки и круг проверяемых элементов различаются. Поэтому последовательность поиска неисправностей приведена для трех характерных случаев неисправностей, из которых выбираете именно Ваш случай.

Для выполнения работы потребуются мультиметр, провод сечением около 2,5 мм², предохранитель на 5 А.

Замечание. Если в ходе проверки необходимо добраться до разъема зеркала заднего вида, то на модели Astra для этого достаточно снять внутреннюю декоративную накладку зеркала, а на модели Zafira необходимо снять обивку двери (см. ниже).

Электропривод не работает во всех направлениях на обоих зеркалах

1. Проверяем предохранитель F15 (см. «Монтажные блоки предохранителей и реле»). При необходимости заменяем его. Включаем зажигание (поворачиваем ключ в выключателе зажигания в положение II) и проверяем работу электропривода зеркал. Если предохранитель снова перегорает, в электропроводке короткое замыкание, которое следует устранить (см. «Проверка и ремонт электрических цепей»), или короткое замыкание в одном из моторов электропривода зеркал (см. ниже).

2. Проверяем блок управления электроприводом зеркал (см. «Блок управления электроприводом зеркал — проверка и замена»).

3. Проверяем электрическую цепь до блока управления электроприводом зеркал (см. «Проверка и ремонт электрических цепей»).

Электропривод не работает во всех или в каком-то одном направлении на одном из зеркал

1. Проверяем блок управления электроприводом зеркал (см. «Блок управления электроприводом зеркал — проверка и замена»).

(Смотрите оригинал на указанном сайте Autoinstruction.ru)

2. Проверяем электрическую цепь электропривода от блока управления до нефункционирующего зеркала заднего вида (см. «Проверка и ремонт электрических цепей»).

Предупреждение! Во время проведения следующей операции подсоединяйте выводы разъема зеркала заднего вида к аккумуляторной батарее не более чем на 1-2 секунды. Этого времени вполне хватит для осуществления проверки. В противном случае есть вероятность повредить электропривод.

3. Отрезками проводов соединяем один из выводов (1 и 3, если не работает регулировка вверх-вниз, или 2 и 3, если не работает регулировка влево-вправо) разъема зеркала заднего вида с «массой», а второй с положительным выводом аккумуляторной батареи.

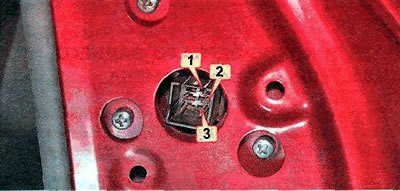

Astra

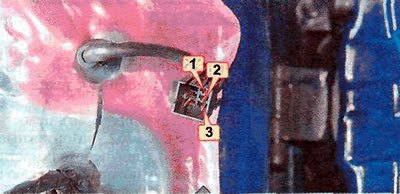

Zafira

В отрезок провода, соединяющего вывод разъема с положительным выводом аккумуляторной батареи, необходимо врезать предохранитель на 5 А (см. «Проверка и ремонт электрических цепей»). Затем поменять полярность подключения проводов к выводам разъема. Исправный электропривод будет поворачивать зеркальный элемент (в зависимости от полярности подключения проводов), если нет — зеркало необходимо заменить (см. ниже). Если предохранитель перегорит, значит, в электроприводе короткое замыкание, предохранитель также надо заменить (см. ниже).
