Astra:
- передние высокочастотные динамики — внутренние декоративные накладки зеркал заднего вида;
- передние среднечастотные динамики — нижний край передних дверей;
- задние высокочастотные динамики (кроме автомобилей с кузовом трехдверный хэтчбек) — декоративные накладки внутренних ручек открывания двери;
- задние среднечастотные динамики — нижний край задних дверей (кроме автомобилей с кузовом трехдверный хэтчбек), в панели боковины за передними дверями (автомобили с кузовом трехдверный хэтчбек).
Zafira:
- передние высокочастотные динамики — декоративные накладки внутренних ручек открывания двери;
- передние среднечастотные динамики — нижний край передних дверей;
- задние высокочастотные динамики — декоративные накладки внутренних ручек открывания двери;
- задние среднечастотные динамики — нижний край задних дверей.
Замена высокочастотного динамика
Замечание. Вне зависимости от модели и места расположения выполняется операция абсолютно одинаково (показана на примере модели Zafira).
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

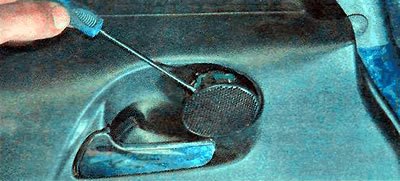

2. Аккуратно поддеваем тонкой шлицевой отверткой и извлекаем декоративную решетку в сборе с динамиком.

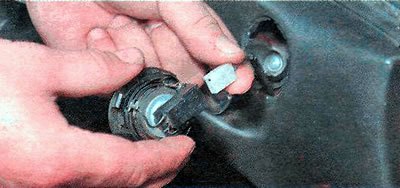

3. Отсоединяем от динамика колодку жгута проводов.

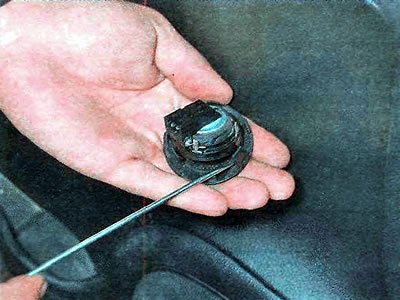

4. Отгибаем фиксаторы и отсоединяем динамик от решетки.
5. Устанавливаем динамик акустической системы в обратной последовательности.
Замена среднечастотного динамика
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем обивку двери (см. «Обивки дверей модели Zafira — снятие и установка») или обивку боковины (см. «Заднее боковое стекло модели Astra — замена»).
Замечание. Вне зависимости от модели и места расположения в дальнейшем операция выполняется абсолютно одинаково. Показано на примере установки заднего динамика модели Astra с трехдверным кузовом хэтчбек.

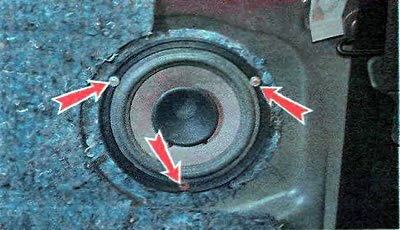

3. Отворачиваем три винта крепления.
4. Извлекаем динамик и отсоединяем колодку жгута проводов.
5. Устанавливаем динамик акустической системы в обратной последовательности.
