Последовательность затяжки гаек крепления крышки головки цилиндров
Снятие
 |
 |

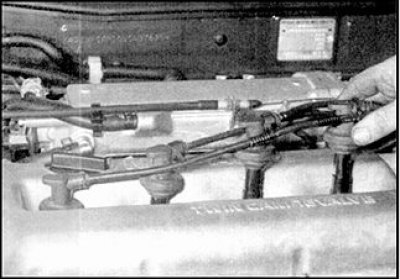

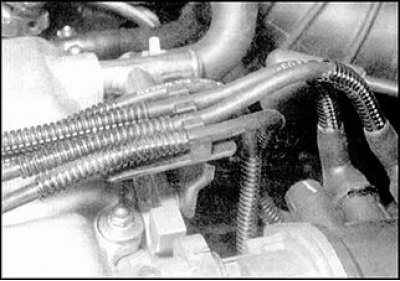

1. Отсоедините высоковольтные провода от свечей зажигания, достаньте провода из монтажных скоб на крышке головки блока цилиндров.
 |
 |

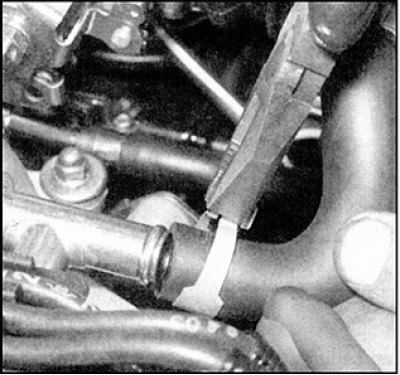

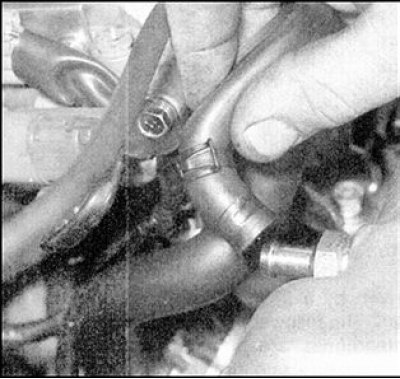

2. Ослабьте хомуты и отсоедините шланг вентиляции картера в задней части крышки головки цилиндров.

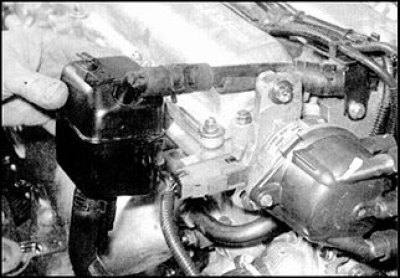

3. Ослабьте хомуты и отсоедините шланг маслоотделителя от штуцера на крышке головки цилиндров и шланг в нижней части маслоотделителя.

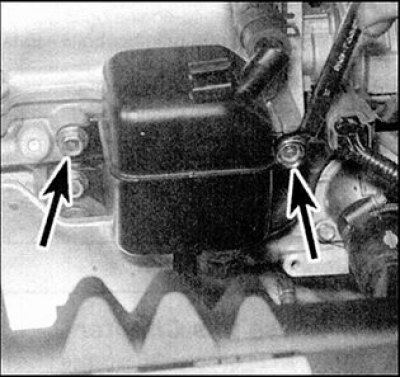

4. Отверните болты (указаны стрелками) и снимите маслоотделитель в передней части головки цилиндров.

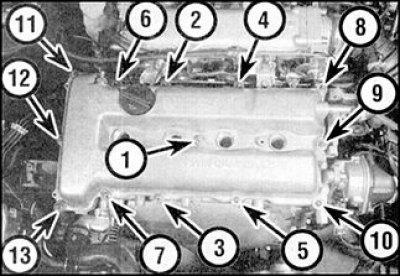

5. В последовательности, обратной указанной на рис. Последовательность затяжки гаек крепления крышки головки цилиндров, ослабьте и отверните гайки крепления крышки головки цилиндров, снимите гайки и шайбы.
6. Поднимите крышку и снимите. Достаньте прокладку из канавки в, предусмотренной по наружному краю крышки, а также кольцевые уплотнители из отверстий под свечи и из центрального отверстия под шпильку крепления крышки.
7. Проверьте наличие повреждений на уплотнителях крышки, при необходимости уплотнители замените.
Установка

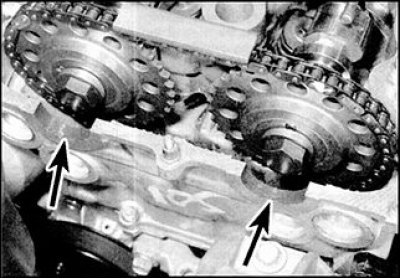

1. Тщательно очистите уплотняемые поверхности крышки и головки цилиндров, полностью удалите следы масла. Нанесите капли герметика на полукруглые выборки в головке цилиндров (указаны стрелками).

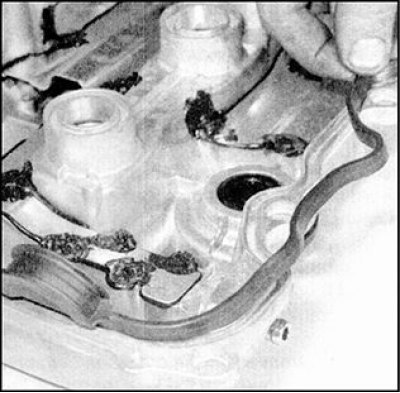

2. Уложите в канавку на крышке резиновую прокладку, проследив за правильностью укладки по всей длине.

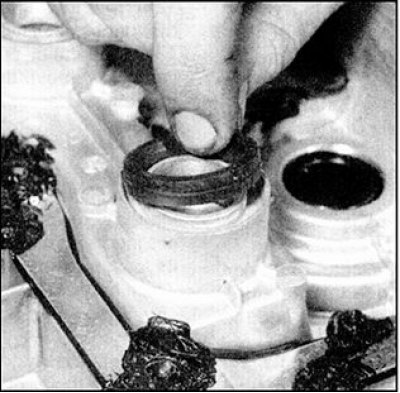

3. Установите уплотнительные кольца свечей зажигания и уплотнитель центральной шпильки. При необходимости можно зафиксировать уплотнители предварительно смазав их тонким слоем герметика.

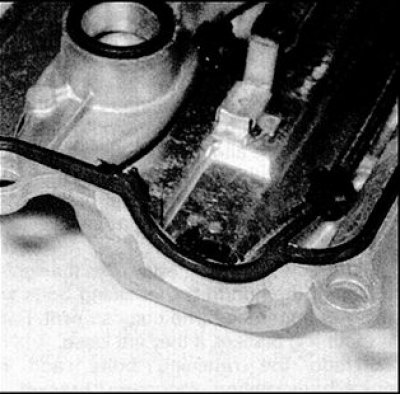

4. Нанесите капли герметика на прокладку примерно в 1 см по обе стороны от краев полукруглой выборки под крышку задней шейки распредвала выпускных клапанов.

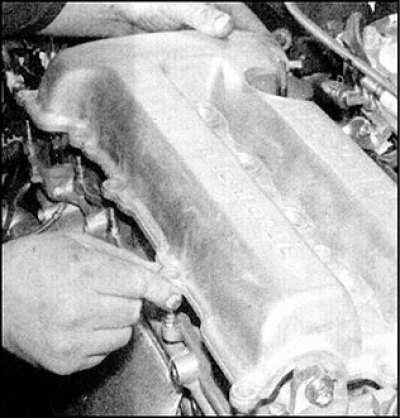

5. Осторожно установите крышку головки цилиндров на место, при этом смещение резиновых уплотнителей крышки не допускается.
 |
 |
[Смотрите полную версию на сайте: AutoInstruction.ru]

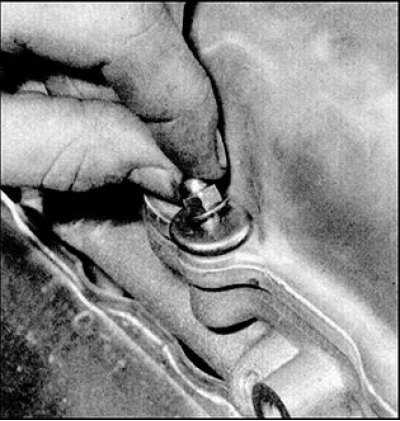

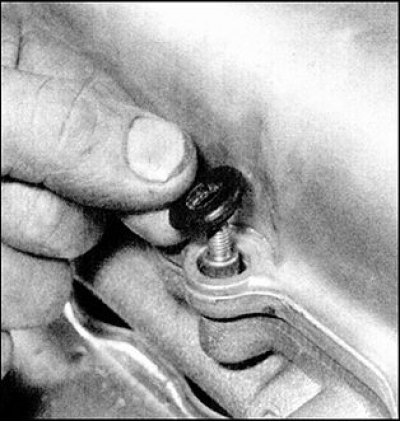

6. Убедитесь в правильности установки крышки, после чего установите на шпильки крышки резиновые уплотнители, шайбы и заверните гайки.
7. Осадите крышку на место, затем заверните и слегка затяните центральную гайку (N 1) и четыре гайки по углам крышки в следующей последовательности: 10, 11, 13 и 8. Затяните гайки крышки в указанной последовательности (cм. рис. Последовательность затяжки гаек крепления крышки головки цилиндров), ослабьте и отверните гайки крепления крышки головки цилиндров, с заданным моментом.
7. Присоедините к крышке шланги вентиляции картера, закрепите хомутами.
8. Присоедините шланг к нижней части маслоотделителя, установите маслоотделитель по месту и надежно затяните болты. Оденьте шланг маслоотделителя на штуцер крышки и закрепите хомутом.
9. Присоедините высоковольтные провода к свечам зажигания, не нарушая прежнего порядка, и вставьте провода в скобы крепления. Соедините батарею с массой.
