Снятие
1. Слейте часть охлаждающую жидкость.
2. Выполните действия, описанные в пп. 1–6 подраздела 6.2.12.
3. Отсоедините все детали от корпуса заслонки.
4. Отсоедините от коллектора все шланги, предварительно их обозначив.

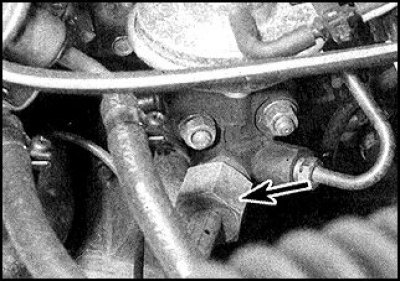

5. Отсоедините от коллектора трубку рециркуляции (стрелкой указана гайка штуцера трубки рециркуляции).

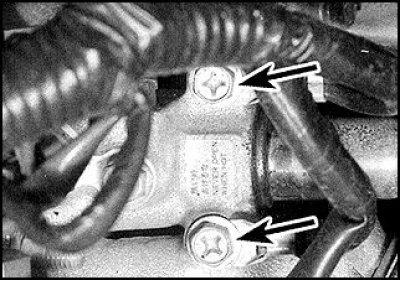

6. Отсоедините разъемы от форсунок и от датчика температуры охлаждающей жидкости, снимите провода соединения с массой (стрелками указаны винты крепления клемм соединений с массой в правой части коллектора).
7. Снимите стойку коллектора.
8. Выполните декомпрессию топливной системы и отсоедините топливные шланги от распределителя топлива, шланги немедленно заглушите.
9. Убедитесь в том, что отсоединены все провода и шланги, отверните гайки и болты. работая в обратной последовательности.
10. Снимите коллектор и прокладку.
Установка
1. Установка выполняется в обратном порядке.
2. Перед сборкой замените прокладку, тщательно очистив разъемные плоскости.
3. Проследите за правильностью подсоединения шлангов и проводов.

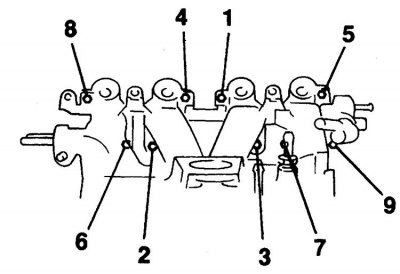

4. Затяните гайки и болты в указанной последовательности.
