На автомобилях с нейтрализатором выхлопная система состоит из 4 секций – тех же 3 секций и секции нейтрализатора.
По всей длине трубы выхлопной системы подвешены на резиновых опорах, трубы соединены фланцами.
Снятие
Каждая из секций может быть демонтирована независимо от остальных. Можно также снять сразу всю систему.
1. Поднимите автомобиль и установите на подставки (или заедьте на яму или эстакаду).
Приемная труба

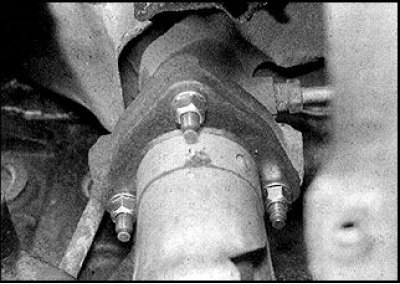

2. Отверните гайки крепления приемной трубы к коллектору.

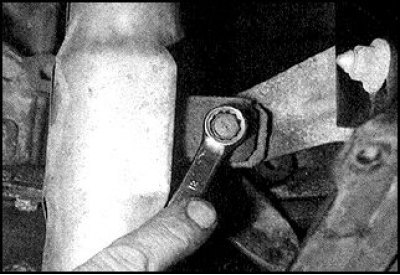

3. Отверните болт крепления трубы к кронштейну.

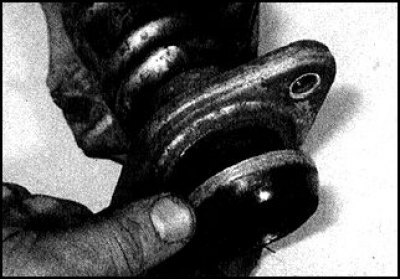

4. Отсоедините трубу от коллектора, снимите прокладку.
5. Разберите фланцевое соединение и снимите трубу и прокладку.
Нейтрализатор (на части автомобилей)
6. Отверните две гайки и два болта крепления трубы к нейтрализатору.
7. Отверните два болта крепления промежуточной трубы к нейтрализатору.
8. Снимите нейтрализатор и прокладки.
Промежуточная труба
9. На автомобилях с нейтрализатором отверните два болта крепления промежуточной трубы и снимите прокладку.
10. На автомобилях без нейтрализатора отверните две гайки и два болта крепления, снимите пружины и отсоедините промежуточную трубу от приемной трубы. Снимите прокладку.
11. На всех автомобилях отверните болт резиновой подушки в задней части промежуточной трубы.
12. Отверните болты крепления промежуточной трубы к оконечной трубе глушителя.
13. Снимите промежуточную трубу и прокладку.
Оконечная секция глушителя
14. Отверните два болта крепления к промежуточной трубе.
15. Отцепите растяжки и снимите секцию.
Вся система
16. Отверните гайки крепления приемной трубы к коллектору и болт крепления к кронштейну, отсоедините трубу от коллектора, снимите прокладку.
17. Работая с помощником, отсоедините систему от резиновых подушек и снимите с автомобиля.
Тепловые щитки
18. Щитки устанавливаются на части автомобилей и крепятся гайками, болтами и скобами.
Установка
1. Установка выполняется в обратном порядке.
2. Перед сборкой замените прокладки и очистите разъемные поверхности.
3. Проверьте состояние подушек, при необходимости замените.
4. Убедитесь в том, что между трубами и днищем имеются достаточные просветы.
