2. Установить распределительные валы:
Очистить шейки распределительных валов от посторонних материалов.

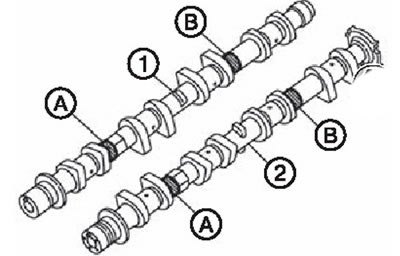

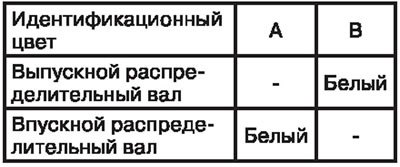

Впускной и выпускной распределительные валы отличаются между собой различной формой передней и задней частей или идентификационными цветами (А) и (В).
1. Выпускной распределительный вал.
2. Впускной распределительный вал.

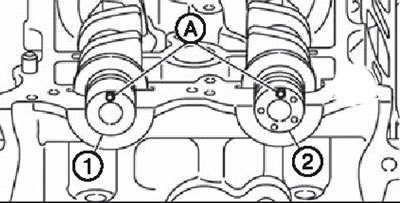

Установить распределительные валы так, чтобы установочные метки (А) в их передней части находились в указанном на рисунке положении.
1. Выпускной распределительный вал. 2. Впускной распределительный вал.
Примечание. Даже если распределительные валы не останавливаются в положении, указанном на рисунке, крайне важно установить их именно в таком положении.
3. Установить кронштейн распределительных валов:
Полностью удалить посторон н ие материалы с тыльной стороны кронштейна распределительных валов и с установочных поверхностей головки блока цилиндров.

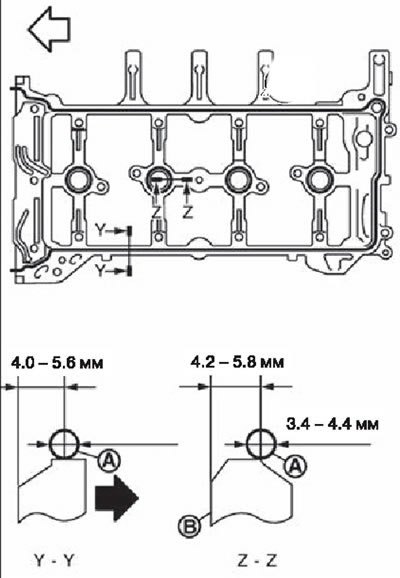

Нанести герметик (А) на кронштейн распределительных валов, ктк показано на рисунке.
А. Валик герметика. В. Внутренняя стенка отверстия под заглушку.
Белая стрелка указывает в сторону передней части двигателя.
Черная стрелка направлена во внутреннюю часть двигателя.
Примечание. Использовать оригинальный герметик или эквивалентный.

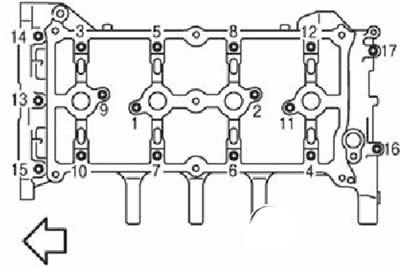

Затянуть болты крепления кронштейна распределительных валов в несколько этапов в указанной на рисунке последовательности:
Стрелка указываете сторону передней части двигателя.
Примечание. Используется два типа болтов крепления:
- Болты М6 (длина резьбы 57.5 мм): 113, 14 и 15 на рисунке.
- Болты Мб (длина резьбы 35.0 мм): все остальные.
1) Затянуть болты в указанной последовательности моментом 1.96 Нм.
2) Затянуть болты в указанной последовательности моментом 5.88 Нм.
3) Затянуть болты в указанной последовательности моментом 9.5 Нм.
Примечание. После затяжки болтов крепления кронштейна распредели-ттльных валов необходимо удалить все излишки герметика со стыков головки блока цилиндров.
4. Установить звездочку впускного распределительного вала:
Установить звездочку тщательно совместив установочный штифт с отверстием и ориентируясь по метке, нанесенной при снятии.

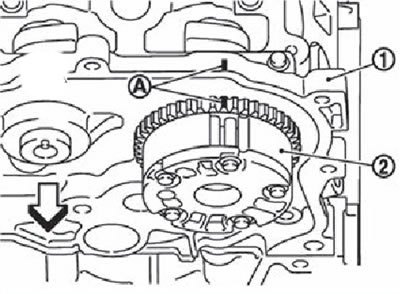

1. Кронштейн распределительных валов.
2. Звездочка впускного распределительного вала.
Стрелка указываете сторону передней части двигателя.
Затянуть болт крепления в два этапа, удерживая распределительный вал за шестигранную часть гаечным ключом:
1) Затянуть болт моментом 35.0 Нм.
2) Дотянуть болт по часовой стрелке на угол 67° (дотяжка на угол).

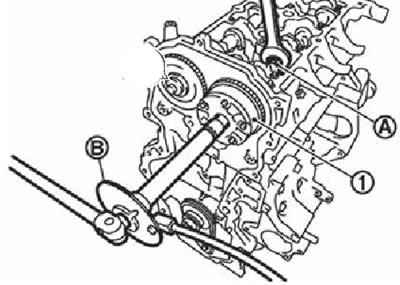

1. Звездочка впускного распределительного вала.
А. Шестигранная часть впускного распределительного вала.
Примечание. Использовать для дотяжки на угол угловой вороток (KV10112100) (В). Не затягивать болт «на глаз».
5. Установить звездочку выпускного распределительного вала (2), удерживая распределительный вал за шестигранную часть (А) гаечным ключом.

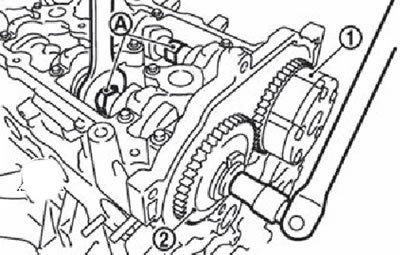

1. Звездочка впускного распределительного вала.
2. Звездочка выпускного распределительного вала.
6. Установить цепь привода газораспределительного механизма и соответствующие части.
7. Проверить и отрегулировать зазор в клапанах.
8. Установить оставшиеся части в порядке, обратном снятию.
