Проверка канала подачи масла на звёздочку впускного вала
Внимание.
- Эта проверка проводится только при регистрации кода неисправности Р0011 при выполнении диагностики прибором CONSULT.
- Двигатель должен быть холодным, чтобы не получить ожогов от брызг масла.
1. Проверить уровень масла.
2. Чтобы избежать непреднамеренного запуска двигателя во время проверки, нужно проделать следующее:
- Сбросить остаточное давление топлива.
- Снять впускной коллектор.
- Отсоединить разъёмы от катушек зажигания и от форсунок.
3. Снять электромагнитные клапаны управления фазами впускных валов.
4. Очистить установочные поверхности электромагнитного клапана управления фазами впускных клапанов, после чего вставить чистую ветошь без следов масла в масляное отверстие (А) в головке блока цилиндров.

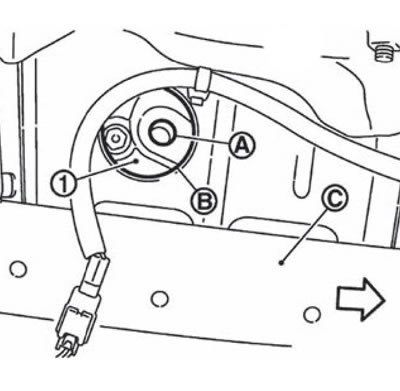

1. Передняя крышка. А. Масляное отверстие. В. Сервисное отверстие. С. Балка с правой стороны. Стрелка указываете сторонупередней части двигателя.
5. Установить правый монтажный изолятор двигателя (после снятия электромагнитного клапана управления фазами впускных клапанов и вставки ветоши в масляное отверстие)
6. Прокрутить двигатель стартером и проверить выход масла из масляного канала в крышке муфты регулирования фаз впуска. Прекратить прокрутку после появления масла.
Внимание.
- Не вставлять пальцы в масляное отверстие через сервисное отверстие правой балки.
- Соблюдать осторожность, чтобы не коснуться вращающихся частей (ремня привода, паразитного шкива, шкива коленчатого вала и т.п.).
- Не прокручивать двигатель стартером, если не установлен правый монтажный изолятор двигателя.
- Во время прокрутки из гнезда электромагнитного клапана может выброситься значительное количесгтво масла. Для зашиты компонентов двигателя и моторного отсека использовать ветошь. Не допускать попадания масла на резиновые компоненты, такие как ремни привода и подушки опор двигателя. Немедленно протереть пролитое масло.
7. Если при прокрутке масло из масляного канала в крышке муфты регулирования фаз впуска не поступает, то нужно промыть канал между сетчатым фильтром и электромагнитным клапаном.
8. Снять компоненты, расположенные между электромагнитным клапаном управления фазами впускного вала и звёздочкой распредвала и проверить все масляные каналы на предмет их засорения.
При необходимости промыть каналы.
9. После проверки установить на место снятые ранее компоненты в порядке, обратном снятию.
