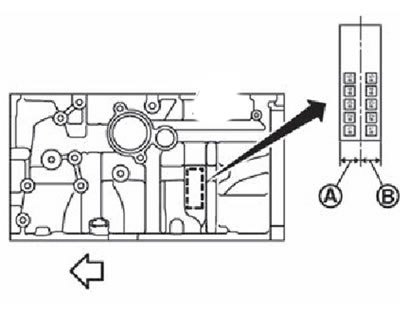

1. Горизонтальные строки в таблице "Подбор толщины коренных вкладышей" соответствуют размерной группе постели коренного вкладыша, которая выбита на левой стенке блока цилиндров.
A. Основная штампованная метка.
B. Исправленная штампованная метка.
Примечание. Стрелка указывает переднюю часть двигателя.

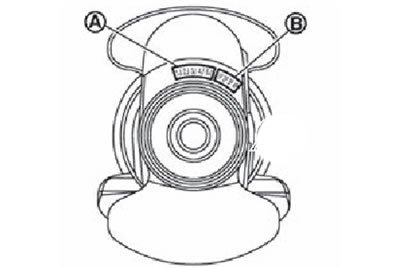

2. Колонки в таблице "Подбор толщины коренных вкладышей" соответствуют размерной группе коренных шеек, выбитой на передней щеке коленчатого вала.
A. Размерная группа коренной шейки (№1 - 5 слева направо).
B. Размерная группа шатунной шейки (№1 - 4 слева направо).

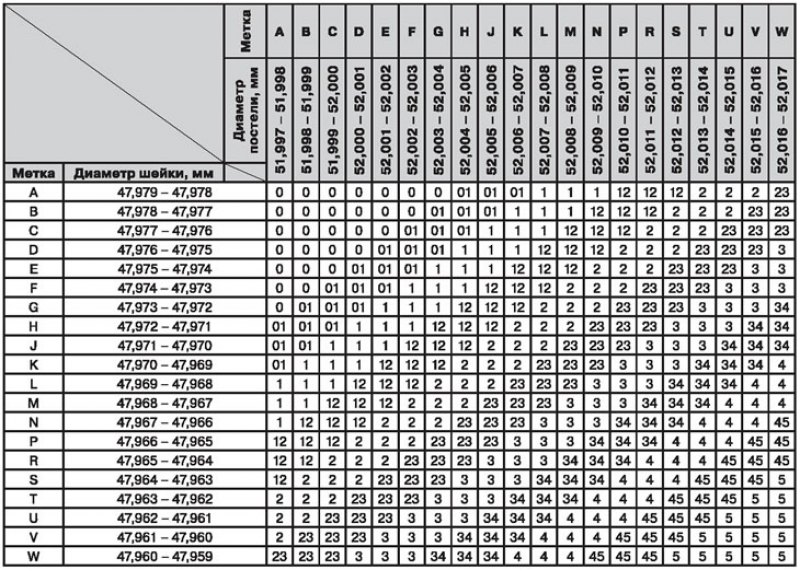

3. Выбрать размерную группу вкладыша в точке пересечения выбранного ряда и колонки таблицы "Подбор толщины коренных вкладышей".
В) Для использованных блока цилиндров и коленчатого вала:
1. Измерить диаметр постели коренных вкладышей и диаметр коренных шеек.
2. По измеренному значению найти строчку "Диаметр постели коренных вкладышей" в таблице "Подбор толщины коренных вклады-шей".
3. По измеренному значению найти колонку "Диаметр коренной шейки" в таблице "Подбор толщины коренных вкладышей".
4. Выбрать размерную группу вкладыша в точке пересечения выбранного ряда и колонки таблицы.
